2D视觉检测方案|触点露铜、喷码异常与器件缺失识别

项目需求

  • 对触点是否露铜进行检测

  • 对侧面喷码区域进行异常检测

  • 对器件是否缺失进行检测

  • 采用2D的拍照方式

    640 (57)640 (58)

    需求一、三的方案实施:

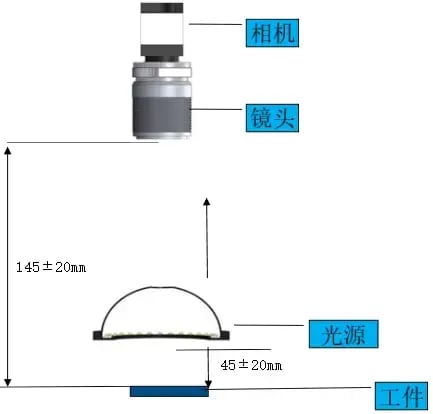

    • 产品距离相机距离:145mm(根据实际情况可做变动)

    • 视野大小:79mm*44mm(根据实际情况可做变动)

    • 相机曝光时间:0.3s(根据实际情况可做变动)

    • 光源距离产品:45mm(根据实际情况可做变动)

    640 (59)

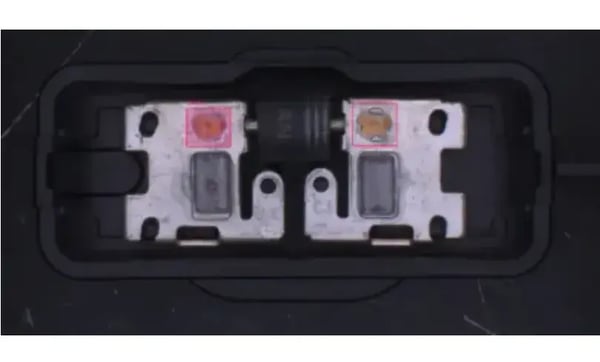

    • 通过DaoAI World标注产品,生成对应的大模型后,可有效快速地识别图中是否存在露铜的触点

      640 (60)

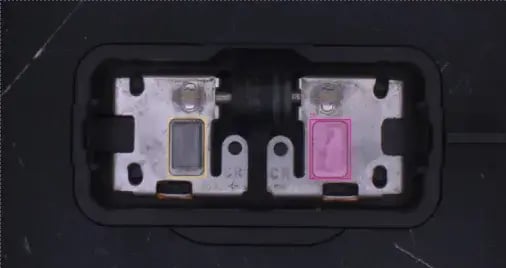

      • 通过DaoAI World标注产品,生成对应的大模型后,可有效快速地识别图中是否存在器件缺失的情况

        640 (61)



        需求二的方案实施:

        • 产品距离相机距离:145mm(根据实际情况可做变动)

        • 视野大小:79mm*44mm(根据实际情况可做变动)

        • 相机曝光时间:0.3s(根据实际情况可做变动)

        • 光源距离产品:60mm 倾斜约30°(根据实际情况可做变动)

      640 (62)

      通过DaoAI World标注产品,生成对应的大模型后,可有效快速地识别轴瓦等级标识

      640 (63)
