การเขียนโปรแกรม AOI โดยไม่ใช้ไฟล์ CAD: ทำงานจริงอย่างไร

การเขียนโปรแกรม AOI โดยไม่ใช้ไฟล์ CAD ทำงานโดยให้ระบบเรียนรู้บอร์ดโดยตรงจากตัวอย่างบอร์ดสมบูรณ์ (golden board) จริงหนึ่งชิ้น แทนที่จะใช้ข้อมูลทางวิศวกรรม กล้องจะจับภาพบอร์ดดีที่ยืนยันแล้ว จากนั้น AI จะระบุตำแหน่งชิ้นส่วนและสร้างขอบเขตการตรวจสอบโดยอัตโนมัติ และการป้อนกลับข้อมูลของผู้ปฏิบัติงานจะช่วยปรับแต่งโมเดลให้แม่นยำขึ้นเรื่อย ๆ กระบวนการนี้ช่วยตัดขั้นตอนการนำเข้า CAD, การสร้างไลบรารีชิ้นส่วน และการปรับตั้งค่า threshold ด้วยตนเอง ซึ่งทำให้การตั้งค่า AOI แบบดั้งเดิมต้องใช้เวลาตั้งแต่สองสามชั่วโมงไปจนถึงหลายวันสำหรับบอร์ดที่มีความซับซ้อน

สำหรับโรงงาน EMS แบบ high-mix วิธีการเขียนโปรแกรมเครื่อง AOI มักมีความสำคัญมากกว่ากระบวนการตรวจสอบเสียอีก สายการผลิตที่มีการเปลี่ยนรุ่นหลายครั้งต่อวันจะอยู่หรือรอดขึ้นอยู่กับเวลาการตั้งค่า บทความนี้อธิบายอย่างเป็นขั้นตอนว่าการเขียนโปรแกรมแบบไม่ต้องใช้ CAD (golden-board) ทำงานอย่างไร แตกต่างจากเวิร์กโฟลว์แบบดั้งเดิมอย่างไร และคำถามใดบ้างที่วิศวกรควรถามก่อนที่จะนำไปใช้งานจริงในไลน์ผลิต

เหตุใดการเขียนโปรแกรม AOI แบบดั้งเดิมจึงใช้เวลานาน?

การเขียนโปรแกรม AOI แบบดั้งเดิมนั้นช้าเพราะต้องสร้างลอจิกการตรวจสอบของบอร์ดขึ้นมาใหม่จากข้อมูลทางวิศวกรรมทุกครั้ง วิศวกรผู้เชี่ยวชาญต้องนำเข้าข้อมูล CAD/Gerber และข้อมูลตำแหน่งวางชิ้นส่วน (placement data), ตรวจสอบหรือเพิ่มไลบรารีชิ้นส่วน, สอนมาร์ก fiducial, กำหนดพื้นที่บอร์ด, ตั้งค่าการตรวจสอบรายชิ้นส่วนตามเกณฑ์ IPC-A-610 แล้วจึงปรับแต่ง threshold เพื่อลดผลการตรวจจับผิดพลาด (false calls) คู่มือการเขียนโปรแกรมที่เผยแพร่ทั่วไปอธิบายว่านี่คืองานที่ใช้เวลาหลายชั่วโมงสำหรับบอร์ดทั่วไป และอาจลากยาวเป็นหลายวันสำหรับบอร์ดที่หนาแน่นและซับซ้อน

เวิร์กโฟลว์แบบดั้งเดิมโดยทั่วไปประกอบด้วย 6 ขั้นตอน:

1. การนำเข้า CAD / Gerber + ข้อมูลตำแหน่งการวางชิ้นส่วน — โหลด Gerber และข้อมูลตำแหน่งชิ้นส่วน (centroid) พร้อมทั้งจับคู่เลเยอร์เข้ากับ stackup ของบอร์ด มักมีการเพิ่ม BOM สำหรับค่าชิ้นส่วนและขั้ว แม้ว่าข้อมูลรูปทรงจะมาจาก placement data ก็ตาม
2. การตรวจสอบไลบรารีชิ้นส่วน — ยืนยันหรือสร้างรายการในไลบรารี รวมถึงชิ้นส่วนสั่งทำพิเศษ (custom parts)
3. การสอน Fiducial และการจัดแนว — สแกนบอร์ดอ้างอิงและเลือก fiducial เพื่อให้ซอฟต์แวร์สามารถจัดแนวได้
4. การกำหนดค่าบอร์ด — กำหนดขอบ, ช่องเจาะ และพื้นที่ยกเว้นการตรวจสอบ (เช่น แผ่นระบายความร้อน)
5. การตรวจสอบชิ้นส่วนและรอยบัดกรี — ตั้งค่าการตรวจสอบการมี/ไม่มีชิ้นส่วน, ขั้ว และระยะเยื้องของการวาง โดยทั่วไปจะอิงตามเกณฑ์ IPC-A-610 (และสำหรับการยอมรับรอยต่อบัดกรี จะใช้ J-STD-001)
6. การปรับแต่ง Threshold — ปรับขีดจำกัดสำหรับบริดจ์ (bridging), โพรง (voids) และการเยื้อง พร้อมทั้งจัดระดับข้อบกพร่องเป็น critical/major/minor

ทุกขั้นตอนตั้งอยู่บนสมมติฐานว่าคุณมีข้อมูล CAD ที่สมบูรณ์และมีเวลาเพียงพอสำหรับการปรับจูน ในการผลิตแบบ high-mix, low-volume ซึ่งข้อมูล CAD อาจสูญหาย, ไม่สมบูรณ์ หรือได้รับจากลูกค้าที่ไม่ต้องการแชร์ข้อมูล ลำพังเพียงขั้นตอนที่ 1 และ 2 ก็สามารถทำให้การสลับเปลี่ยนไลน์สะดุดได้แล้ว

ขั้นตอนเวิร์กโฟลว์อ้างอิงจากคู่มือการเขียนโปรแกรม AOI ที่เผยแพร่ (เช่น คู่มือทีละขั้นตอนของ Aivon และ ภาพรวมการเขียนโปรแกรมของ Unisoft), 2024–2025 เวลาในการตั้งค่ามีความแตกต่างกันอย่างมากตามความซับซ้อนของบอร์ด ตัวเลขที่ระบุจึงขึ้นอยู่กับลักษณะของบอร์ดแต่ละแบบ

การเขียนโปรแกรมแบบ Golden-Board คืออะไร?

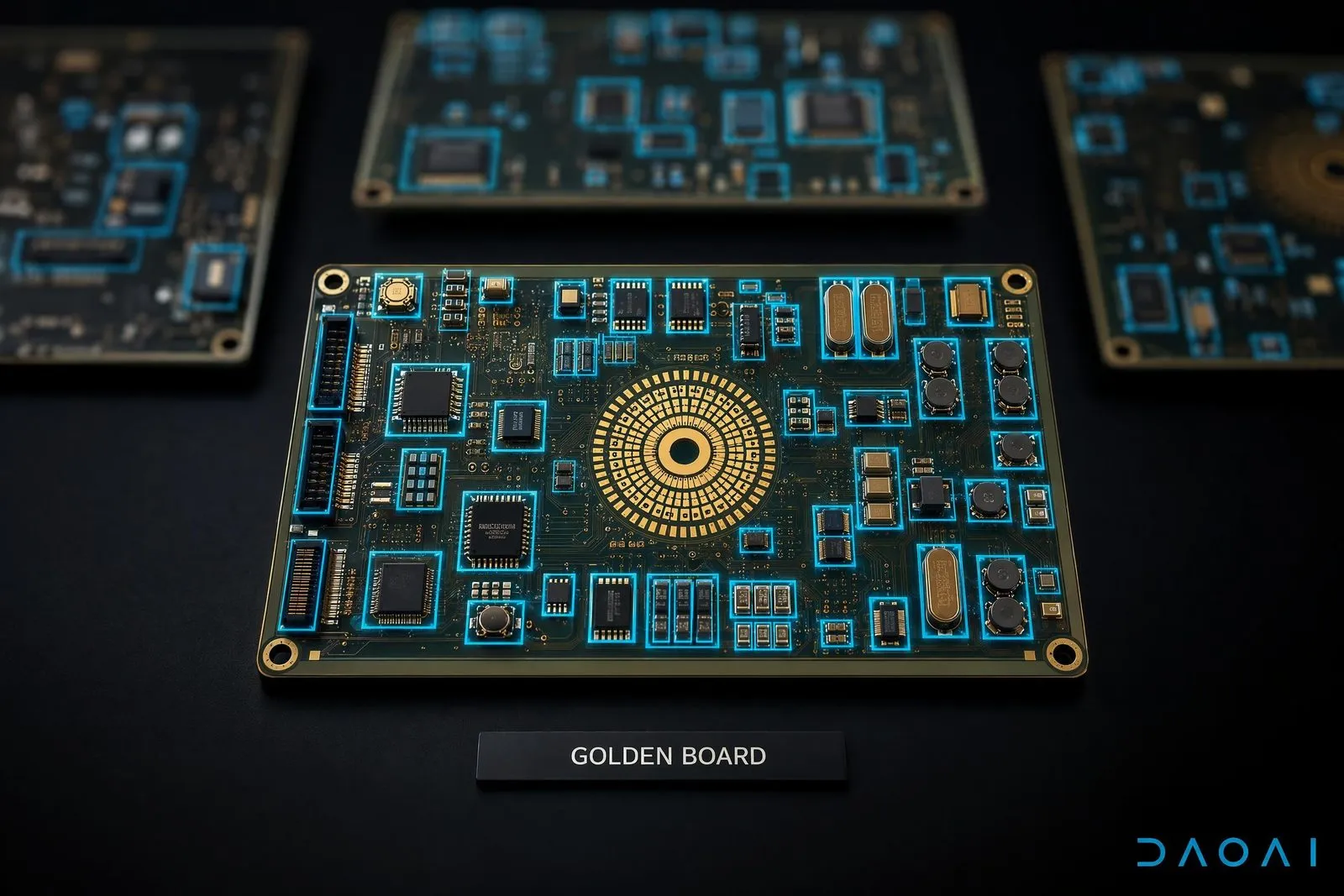

การเขียนโปรแกรมแบบ Golden-board จะสอนระบบ AOI จากบอร์ดดีทางกายภาพเพียงบอร์ดเดียวที่ผ่านการรับรองแล้ว หรือ "golden board" แทนที่จะใช้ข้อมูล CAD ระบบจะถ่ายภาพบอร์ดอ้างอิงนี้ และ AI ยุคใหม่จะตรวจจับชิ้นส่วน, สกัดคุณลักษณะทางภาพ และสร้างพื้นที่ตรวจสอบโดยอัตโนมัติ ด้วยการเปรียบเทียบบอร์ดในสายการผลิตกับบอร์ดอ้างอิง golden board ตัว golden board คือสเปกโดยตรง ดังนั้นจึงไม่จำเป็นต้องใช้ไฟล์ CAD หรือไลบรารีชิ้นส่วนที่สร้างไว้ล่วงหน้าเพื่อเริ่มต้นการทำงาน

แนวคิดเรื่อง "golden board" ไม่ใช่เรื่องใหม่ บอร์ดอ้างอิงที่ดีเป็นส่วนหนึ่งของการตั้งค่า AOI มายาวนาน (เครื่อง AOI แบบดั้งเดิมส่วนใหญ่ที่ติดตั้งในช่วงทศวรรษที่ผ่านมาจะสร้างโมเดลการตรวจสอบจากข้อมูล CAD/อัลกอริทึมเป็นหลัก และใช้บอร์ดอ้างอิงสำหรับการจัดแนวและการปรับแต่ง threshold เป็นสำคัญ) สิ่งที่เปลี่ยนไปเมื่อมี AI คือสิ่งที่ซอฟต์แวร์สามารถทำได้จากบอร์ดเพียงบอร์ดเดียวนั้น: ระบบรุ่นเก่ายังคงต้องพึ่งพาข้อมูล CAD และไลบรารีชิ้นส่วนควบคู่กัน แต่ระบบ AI รุ่นใหม่สามารถสร้างโปรแกรมที่พร้อมใช้งานได้จาก golden board เพียงบอร์ดเดียว

การเขียนโปรแกรมด้วย AI แบบไม่ต้องใช้ CAD มีขั้นตอนการทำงานอย่างไร?

การเขียนโปรแกรม AI แบบไม่ต้องใช้ CAD เปลี่ยนการตั้งค่าด้วยตนเองเป็นการรู้จำคุณลักษณะอัตโนมัติ ในทางปฏิบัติจะทำงานผ่าน 4 ขั้นตอน: สแกน golden board หนึ่งบอร์ด, AI ตรวจจับชิ้นส่วนและสร้างกรอบการตรวจสอบโดยอัตโนมัติ, ตั้งค่า threshold เริ่มต้นจากภาพอ้างอิง และเรียนรู้จากการป้อนกลับข้อมูลของผู้ปฏิบัติงานต่อผลการตรวจจับผิดพลาด เพื่อปรับแต่งโมเดลอย่างต่อเนื่องระหว่างการผลิต การตั้งค่าที่เคยใช้เวลาหลายชั่วโมงจึงลดลงเหลือเพียงไม่กี่นาที เนื่องจากไม่มีขั้นตอนการนำเข้า CAD, การสร้างไลบรารี หรือการตีกรอบด้วยตนเอง

1. จับภาพ golden board สแกนบอร์ดดีที่ยืนยันแล้วหนึ่งบอร์ด ตัวอย่างเดี่ยวนี้จะทำหน้าที่กำหนดลักษณะภายนอกที่ยอมรับได้ของทุกชิ้นส่วนและทุกรอยต่อบัดกรี
2. การรู้จำคุณลักษณะอัตโนมัติ แทนที่จะจับคู่แพตเทิร์นพิกเซลกับฟุตพรินต์ CAD ตัว AI จะรับรู้ว่าชิ้นส่วนนั้นคืออะไร ทั้งตัวถัง, ขาชิ้นส่วน, เครื่องหมายแสดงขั้ว, ฟิลเลตรอยต่อบัดกรี และสร้างขอบเขตการตรวจสอบขึ้นมาโดยอัตโนมัติ DaoAI เรียกแนวทางนี้ว่า Feature Cognitive Inspection
3. กำหนดค่า Threshold เริ่มต้นจากบอร์ดอ้างอิง ระบบจะดึงค่าขีดจำกัดการยอมรับเริ่มต้นจาก golden board โดยตรง แทนที่จะต้องให้วิศวกรมาพิมพ์ป้อนค่าเอง
4. การเรียนรู้จากฟีดแบ็กในสายการผลิต เมื่อผู้ปฏิบัติงานระบุว่าภาพที่ระบบตรวจจับเป็น false call การตัดสินใจดังกล่าวจะถูกป้อนกลับเข้าไปในโมเดล ประสบการณ์จริงจากแต่ละสายการผลิตจะกลายเป็นข้อมูลฝึกฝน ส่งผลให้อัตรา false-call มีแนวโน้มลดลงอย่างต่อเนื่องในการผลิตรอบต่อ ๆ ไป

นี่คือทิศทางเดียวกับที่ผู้ผลิตหลายรายกำลังมุ่งไป ไม่ว่าจะเป็น Saki, Marantz และ Mycronic ต่างก็นำเสนอการเขียนโปรแกรมอัตโนมัติในรูปแบบต่าง ๆ ข้อแตกต่างในทางปฏิบัติอยู่ที่อินพุตที่ยังคงจำเป็นต้องใช้: เครื่องมือเขียนโปรแกรมอัตโนมัติหลายตัวยังคงต้องการข้อมูล CAD หรือไลบรารีชิ้นส่วนที่ต้องคอยอัปเดต ในขณะที่แนวทางแบบใช้เฉพาะ golden board ของ DaoAI ถูกออกแบบมาให้ทำงานได้โดยไม่ต้องใช้อินพุตทั้งสองอย่าง หากคุณกำลังประเมินระบบ ความต้องการด้านอินพุตนี้คือประเด็นสำคัญที่ต้องพิจารณาให้ชัดเจน

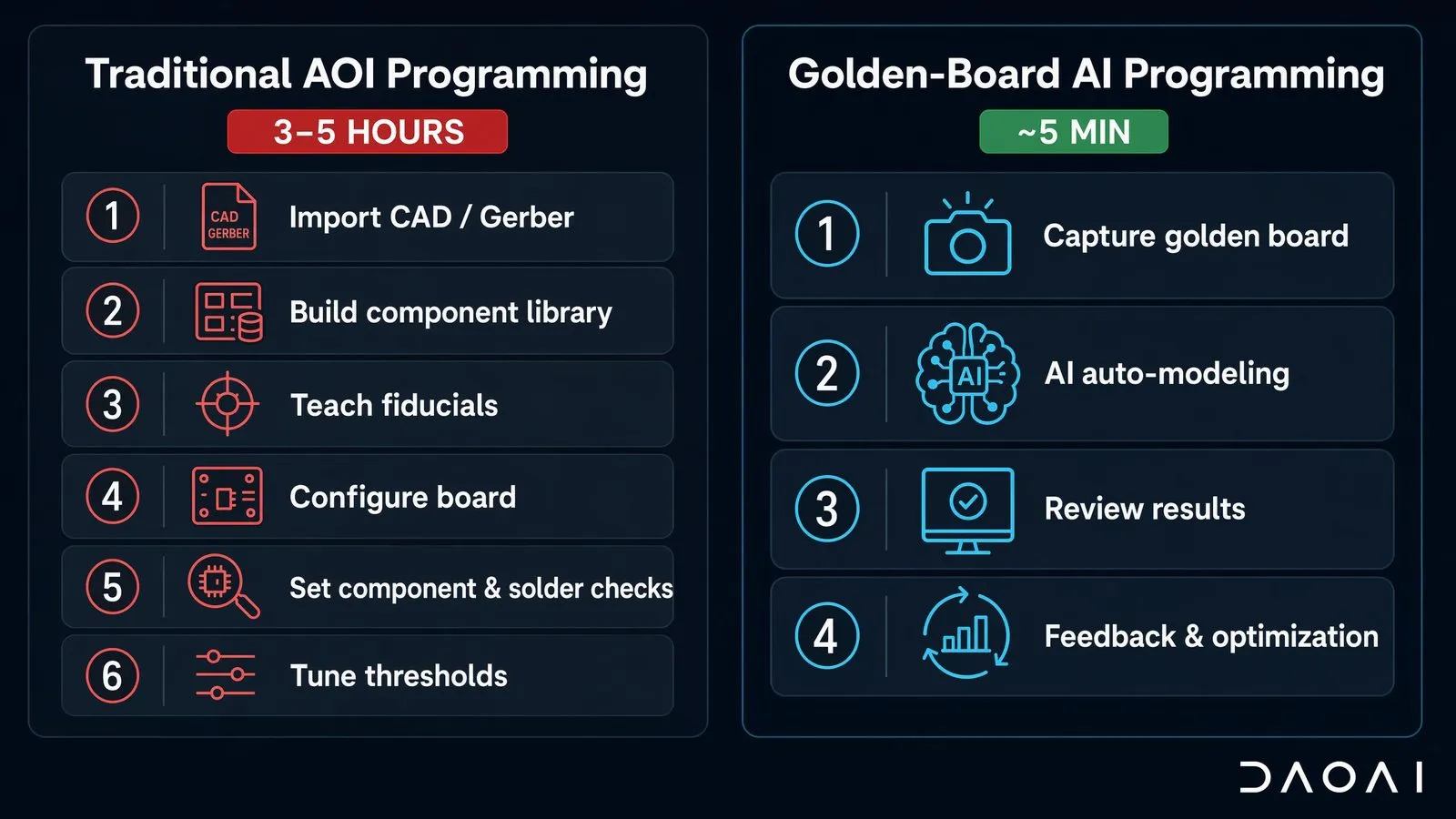

การเปรียบเทียบการเขียนโปรแกรม AOI: แบบดั้งเดิม vs แบบไม่ต้องใช้ CAD

ความแตกต่างที่สำคัญคืออินพุต: การเขียนโปรแกรม AOI แบบดั้งเดิมขับเคลื่อนด้วยข้อมูล CAD/BOM และไลบรารีชิ้นส่วน ในขณะที่การเขียนโปรแกรมแบบไม่ต้องใช้ CAD ขับเคลื่อนด้วย golden board เพียงบอร์ดเดียวร่วมกับการรู้จำคุณลักษณะของ AI สิ่งนี้เปลี่ยนเวลาตั้งค่าจากหลายชั่วโมงเหลือเพียงไม่กี่นาที และเปลี่ยนผู้ดำเนินการเปลี่ยนรุ่นจากการพึ่งพาวิศวกรเขียนโปรแกรมโดยเฉพาะมาเป็นผู้ปฏิบัติงานประจำสายการผลิต

สำหรับการเปรียบเทียบเชิงลึก โปรดดู DaoAI เทียบกับ AOI แบบดั้งเดิม: โซลูชันใดเหมาะกับสายการผลิต SMT ของคุณ

AOI ยังมีความแม่นยำอยู่หรือไม่หากไม่มีข้อมูล CAD?

แม่นยำ — ความแม่นยำโดยไม่มี CAD ขึ้นอยู่กับคุณภาพของ golden board และความสามารถของ AI ในการรู้จำชิ้นส่วน ไม่ได้ขึ้นอยู่กับตัวข้อมูล CAD เอง การเขียนโปรแกรมที่ขับเคลื่อนด้วย CAD จะอิงจากตำแหน่งที่ชิ้นส่วนควรอยู่และค่าที่ระบุไว้ ส่วนแนวทาง golden-board จะอิงจากลักษณะที่บอร์ดดีปรากฏจริง ซึ่งเป็นสิ่งที่การตรวจสอบใช้เปรียบเทียบในท้ายที่สุด ไม่ว่าจะใช้วิธีใด เกณฑ์การยอมรับสามารถเทียบเคียงตามมาตรฐาน IPC-A-610 ซึ่งเป็นมาตรฐานอุตสาหกรรมสำหรับการยอมรับทางสายตาของ PCBA ได้เสมอ

สิ่งนี้มีความสำคัญต่อความมั่นใจในสายการผลิต IPC-A-610, "Acceptability of Electronic Assemblies" (การปรับปรุงเวอร์ชันล่าสุด IPC-A-610J ออกปี 2024) คือเกณฑ์มาตรฐานที่ยอมรับกันทั่วโลกสำหรับข้อกำหนดรอยต่อบัดกรีที่ยอมรับได้, ระยะเยื้องของชิ้นส่วน หรือประเภทข้อบกพร่อง เกณฑ์เหล่านี้สามารถแปลงเป็นชุดกฎสำหรับ AOI ได้ ไม่ว่าโปรแกรมจะถูกสร้างขึ้นจาก CAD หรือ golden board ดังนั้น การเขียนโปรแกรมแบบไม่ต้องใช้ CAD จึงไม่ได้หมายถึงการละทิ้งมาตรฐานคุณภาพที่เป็นที่ยอมรับ DaoAI ระบุว่า P Series มีความแม่นยำในการตรวจจับ ≥98% ในขณะที่อัตรา false-call จะลดลงเมื่อผู้ปฏิบัติงานป้อนข้อมูลกลับ ทั้งนี้ โรงงานควรตรวจสอบประสิทธิภาพกับบอร์ดจริงของตนเองระหว่างการสาธิต (demo)

ผลลัพธ์ที่ได้จากการเขียนโปรแกรมแบบไม่ต้องใช้ CAD ในทางปฏิบัติคืออะไร?

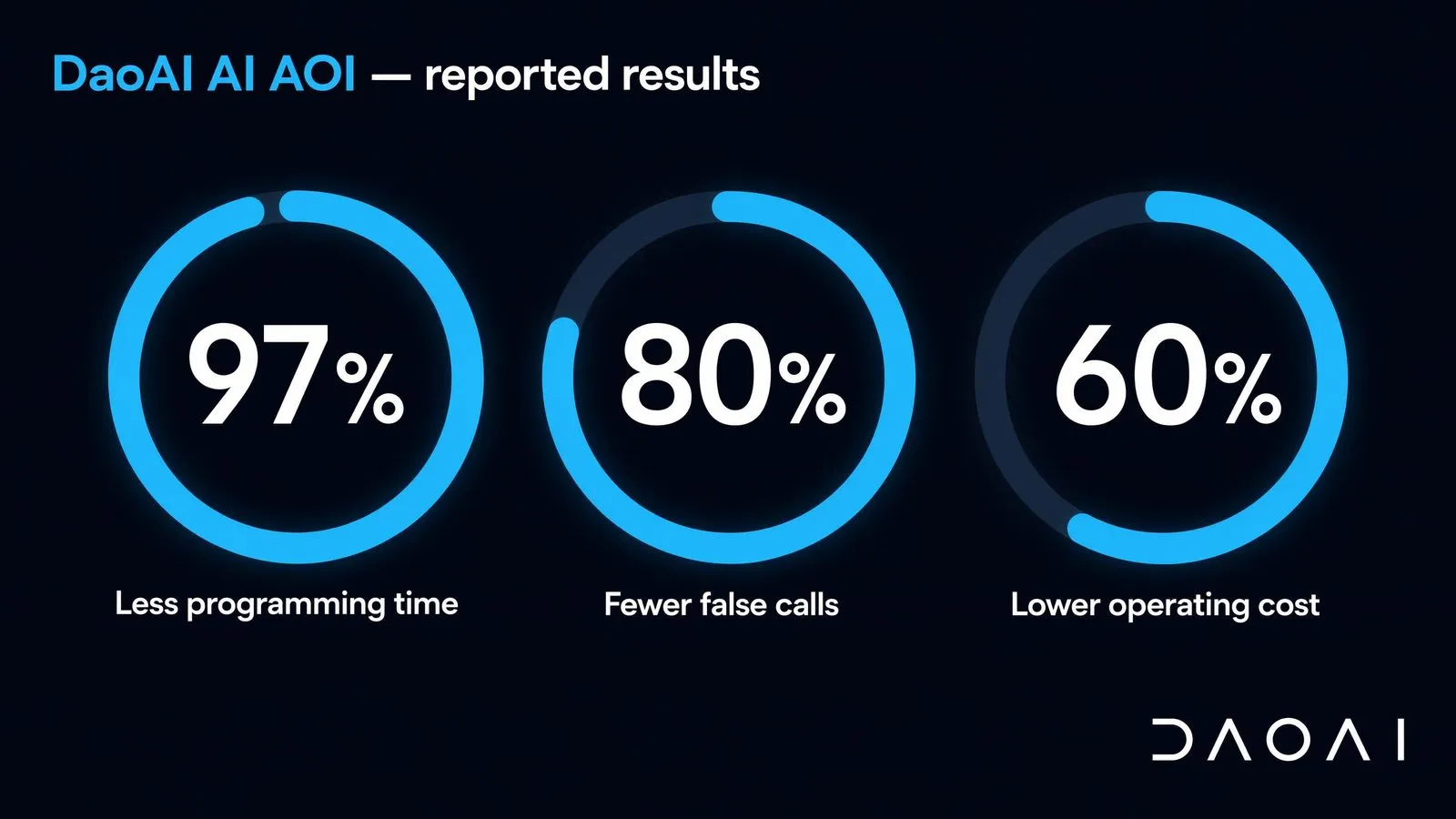

การเขียนโปรแกรมแบบไม่ต้องใช้ CAD ให้ผลตอบแทนหลักในด้านเวลาการเปลี่ยนรุ่น, แรงงาน และการแก้ชิ้นงานซ้ำจาก false-call การเปลี่ยนจากการตั้งค่าแบบเดิมที่ใช้เวลา 3–5 ชั่วโมง มาเป็นเวิร์กโฟลว์ golden-board ที่ผู้ปฏิบัติงานทำได้เองในเวลา ~5 นาที ช่วยลดเวลาการเขียนโปรแกรมลงอย่างมาก ขณะที่ระบบการเรียนรู้จากฟีดแบ็กจะช่วยลด false-call ลงเมื่อผู้ปฏิบัติงานตรวจสอบผลลัพธ์ ผู้ปฏิบัติงานสายการผลิตสามารถพร้อมเริ่มงานตรวจสอบได้ในเวลาประมาณ 30 นาที โดยไม่ต้องพึ่งพาวิศวกรเขียนโปรแกรมโดยเฉพาะ

ตัวเลขเหล่านี้เป็นข้อมูลที่รายงานโดยผู้ผลิต ซึ่งรวบรวมมาจากการติดตั้งใช้งานจริงของ DaoAI ในสายการผลิต รวมถึงกับผู้ผลิตชิ้นส่วนอิเล็กทรอนิกส์ชั้นนำในเอเชีย ซึ่งการเขียนโปรแกรมบอร์ดที่เคยใช้เวลา 3–5 ชั่วโมง สามารถทำได้โดยผู้ปฏิบัติงานในเวลาประมาณ 5 นาที หากต้องการทราบรายละเอียดการทำงานเบื้องหลังตัวเลขเหล่านี้ โปรดดู วิธีที่ AI ช่วยลดเวลาการเขียนโปรแกรม AOI สำหรับ PCBA จาก 3 ชั่วโมงเหลือ 5 นาทีโดยไม่ต้องใช้ไลบรารีชิ้นส่วนหรือ CAD ทั้งนี้ โรงงานควรตรวจสอบตัวเลขเหล่านี้กับบอร์ดของตนเองในระหว่างการทดสอบ demo ซึ่งสามารถทำสด ๆ หน้างานได้จริง เพราะการตั้งค่าใช้เวลาเพียงไม่กี่นาที

คำถามที่พบบ่อย

จำเป็นต้องใช้ข้อมูล CAD หรือ BOM เลยหรือไม่สำหรับการเขียนโปรแกรม AOI แบบ golden-board?

ไม่จำเป็น แนวทางแบบ golden-board เริ่มต้นจากบอร์ดดีทางกายภาพเพียงบอร์ดเดียว แม้ข้อมูล CAD หรือ BOM จะช่วยเสริมการตั้งชื่อฉลากได้ แต่ก็ไม่จำเป็นสำหรับการสร้างโปรแกรมตรวจสอบที่พร้อมทำงาน

ระบบจัดการกับชิ้นส่วนที่ไม่เคยพบมาก่อนอย่างไร?

AI ที่ใช้การรู้จำคุณลักษณะจะระบุชิ้นส่วนจากลักษณะทางกายภาพมากกว่าการจับคู่ฟุตพรินต์ที่บันทึกไว้ ดังนั้น ชิ้นส่วนใหม่หรือชิ้นส่วนสั่งทำพิเศษจะถูกตรวจจับได้จาก golden board โดยตรงโดยไม่ต้องป้อนข้อมูลลงไลบรารีด้วยตนเอง

ผู้ปฏิบัติงานประจำสายการผลิตสามารถเปลี่ยนรุ่นการผลิตได้จริงหรือไม่โดยไม่ต้องพึ่งวิศวกร?

นั่นคือเป้าหมายหลักของการเขียนโปรแกรมแบบไม่ต้องใช้ CAD เนื่องจากการตัดขั้นตอนการนำเข้า CAD หรือการกำหนดกรอบด้วยตนเอง ทำให้การตั้งค่าเหลือเพียงการสแกน golden board และการตรวจทานภาพที่ระบบแจ้งเตือน ซึ่งเป็นงานที่ผู้ปฏิบัติงานทำได้ โดย DaoAI รายงานว่าผู้ปฏิบัติงานสามารถพร้อมเริ่มตรวจสอบได้หลังการฝึกอบรมเพียงประมาณ 30 นาที

การเขียนโปรแกรมแบบไม่ต้องใช้ CAD ยังคงได้มาตรฐานตาม IPC-A-610 หรือไม่?

เป็นไปตามมาตรฐาน เกณฑ์การยอมรับของ IPC-A-610 กำหนดลักษณะของชิ้นงานประกอบที่ยอมรับได้ ซึ่งสามารถแมปเข้ากับลอจิกการตรวจสอบได้ ไม่ว่าโปรแกรมจะถูกสร้างขึ้นด้วยวิธีใดก็ตาม

สิ่งนี้แตกต่างจากการเขียนโปรแกรมอัตโนมัติด้วย AI ที่ผู้ผลิต AOI รายอื่นนำเสนออย่างไร?

เครื่องมือเขียนโปรแกรมอัตโนมัติหลายตัวยังคงต้องการข้อมูล CAD หรือไลบรารีชิ้นส่วนที่ต้องคอยดูแลรักษา คำถามสำคัญในการเปรียบเทียบระบบคือมีอินพุตใดบ้างที่ไม่จำเป็นต้องใช้จริง ๆ เวิร์กโฟลว์ที่ใช้เฉพาะ golden board ถูกออกแบบมาให้ทำงานได้โดยไม่ต้องมี CAD หรือไลบรารีที่สร้างไว้ล่วงหน้า คุณสามารถศึกษารายละเอียดแนวทางและสเปกฉบับเต็มของ DaoAI ได้ในศูนย์ข้อมูลและทรัพยากร
