Regelbasierte Grenzen durchbrechen: 3 zentrale Vorteile AI-gestützter optischer Inspektion in der Halbleiterfertigung

Der Einsatz von AOI (Automated Optical Inspection) zur Prüfung der Wafer-Oberflächenbeschaffenheit und zur Erkennung von Metallrückständen oder Kratzern ist ein etabliertes und weit verbreitetes Verfahren. Da die Halbleiterindustrie jedoch zu immer fortschrittlicheren Prozessen übergeht, steigen die Prüfanforderungen kontinuierlich. Herkömmliche optische Prüftechnologien stoßen an beispiellose Grenzen:

1. Hohe Anforderungen an die Auflösung

2. Starre Algorithmen ohne Anpassungsfähigkeit an komplexe Umgebungsänderungen

3. Unzureichende Genauigkeit mit negativen Auswirkungen auf die Ausbeute

Durch die Integration von AI in die AOI nutzen Sie die Stärken der optischen Prüfung und überwinden gleichzeitig die Grenzen regelbasierter Algorithmen. Die Einbindung von AI sorgt nicht nur für eine präzisere Fehlererkennung, sondern bietet auch maximale Flexibilität im praktischen Einsatz.

Die drei wichtigsten AI-gestützten Anwendungen in der Wafer-Inspektion

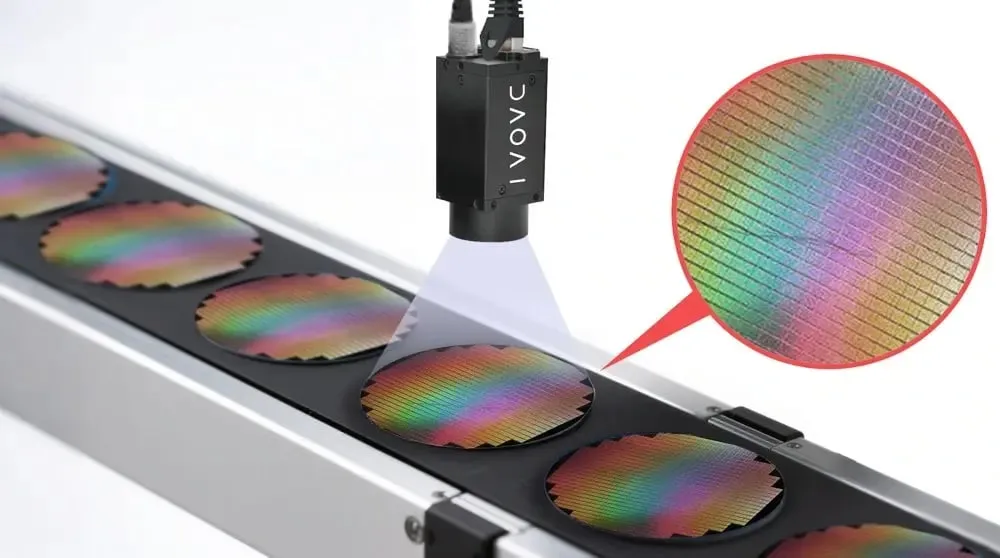

1. Wafer-Fehlererkennung

Halbleiter-Wafer bestehen aus mehreren Schichten präzise aufgebrachter Materialien. Diese Struktur führt zu vielfältigen und unvorhersehbaren Fehlern, die an jeder Stelle des Wafers auftreten können. Eine zentrale Herausforderung liegt darin, dass Beschichtungsfehler unvorhersehbare Farbvariationen aufweisen können. Dadurch wird die Erkennung vor dem Hintergrund zuvor aufgebrachter, komplexer Schichten extrem schwierig. Herkömmliche regelbasierte Bildverarbeitungssysteme stoßen bei dieser Varianz an ihre Grenzen, was zu unzuverlässigen Prüfergebnissen auf mehrlagigen Hintergründen führt.

Die Lösung von DaoAI: Die AI lernt anhand fehlerfreier Muster und erstellt daraus ein Referenzmodell. Ohne vorherige Fehlerbeispiele erkennt die AI Abweichungen vom Normalzustand – völlig unabhängig von starren Regeln.

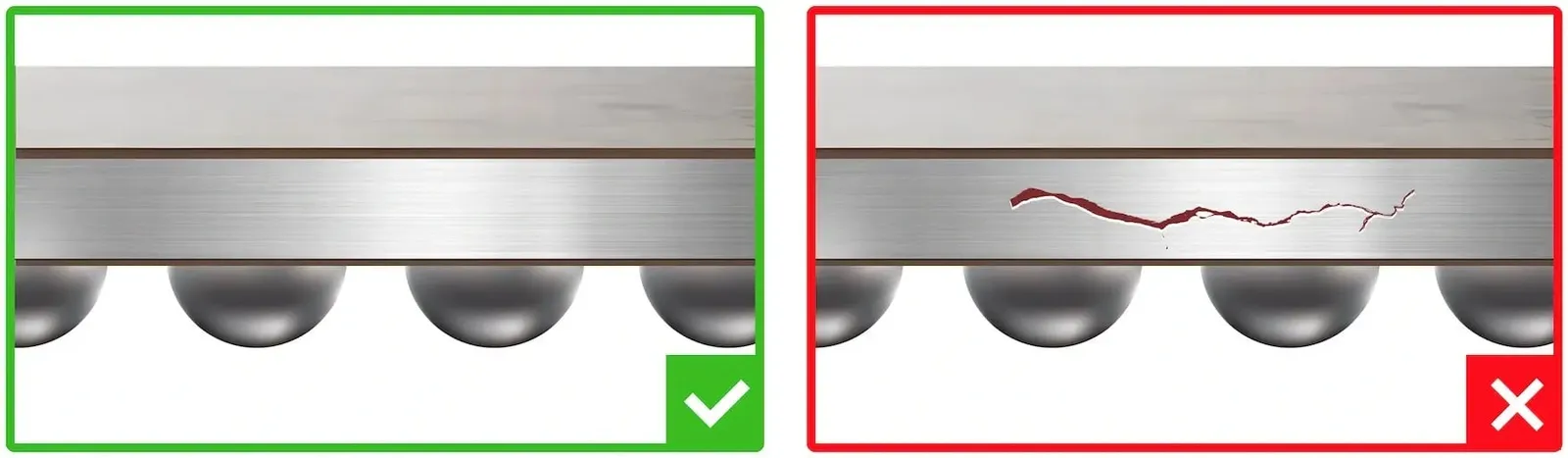

Erkennung von Mikrorissen in WLCSP-Seitenwänden

Wafer-Level Chip-Scale Packaging (WLCSP) umfasst mehrere Schichten. Mikrorisse können durch unsachgemäße Handhabung, zu hohen Druck (beim Aufbringen der Lotkugeln) oder Transportschäden entstehen. Regelbasierte Bildverarbeitungsmethoden sind zeitaufwendig, komplex und können Schichtübergänge oft nicht zuverlässig von feinen Rissen unterscheiden.

Die Lösung von DaoAI: ：Die AI lernt kontinuierlich aus menschlichem Feedback, um Fehlermuster (wie Mikrorisse) selbst vor unruhigem Hintergrund und bei geringem Kontrast präzise zu erfassen. Dabei erreicht sie Detektionsgenauigkeit auf Pixelebene, um höchste Anforderungen an die High-Speed-Inspektion zu erfüllen.

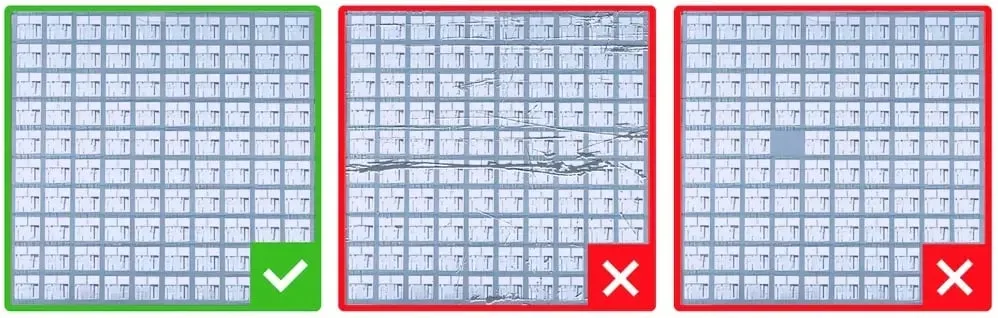

Inspektion von Die-Oberflächen

Fehler auf Die-Oberflächen – wie Haarrisse, Brüche und Brandspuren – variieren stark in Erscheinungsbild und Position. Regelbasierte Bildverarbeitung stößt bei der zuverlässigen Erkennung dieser Defekte an Grenzen und erfordert einen hohen, zeitraubenden Einrichtungsaufwand.

Die Lösung von DaoAI:：Durch das Lernen an fehlerfreien Referenzen und ohne starre Regeln erkennt die AI vielfältige Beschichtungsanomalien sowie Risse, Brüche oder Brandstellen – unabhängig von deren Position.

Die Integration von AI in die AOI ist mehr als nur ein Upgrade – sie ist ein entscheidender Schritt für Halbleiterfertiger, um strengere Qualitätsstandards zu erreichen. Die hohe Lern- und Anpassungsfähigkeit von AI verleiht der Wafer-Inspektion beispiellose Präzision und Effizienz und sichert die Halbleiterausbeute nachhaltig ab.

Lassen Sie herkömmliche Prüftechnologien nicht zum Engpass werden. Bringen Sie mit AI neue Effizienz in Ihre Fertigungslinie, erzielen Sie präzisere Prüfergebnisse und sichern Sie sich Ihren Wettbewerbsvorteil bei anspruchsvollen Prozessen.

Kontaktieren Sie uns jetzt, um zu starten!

Bereit für das Upgrade Ihrer AOI?

Erfahren Sie, wie die AI-gestützte AOI von DaoAI Pseudofehler minimiert, den Programmieraufwand drastisch senkt und sich schnell amortisiert.
