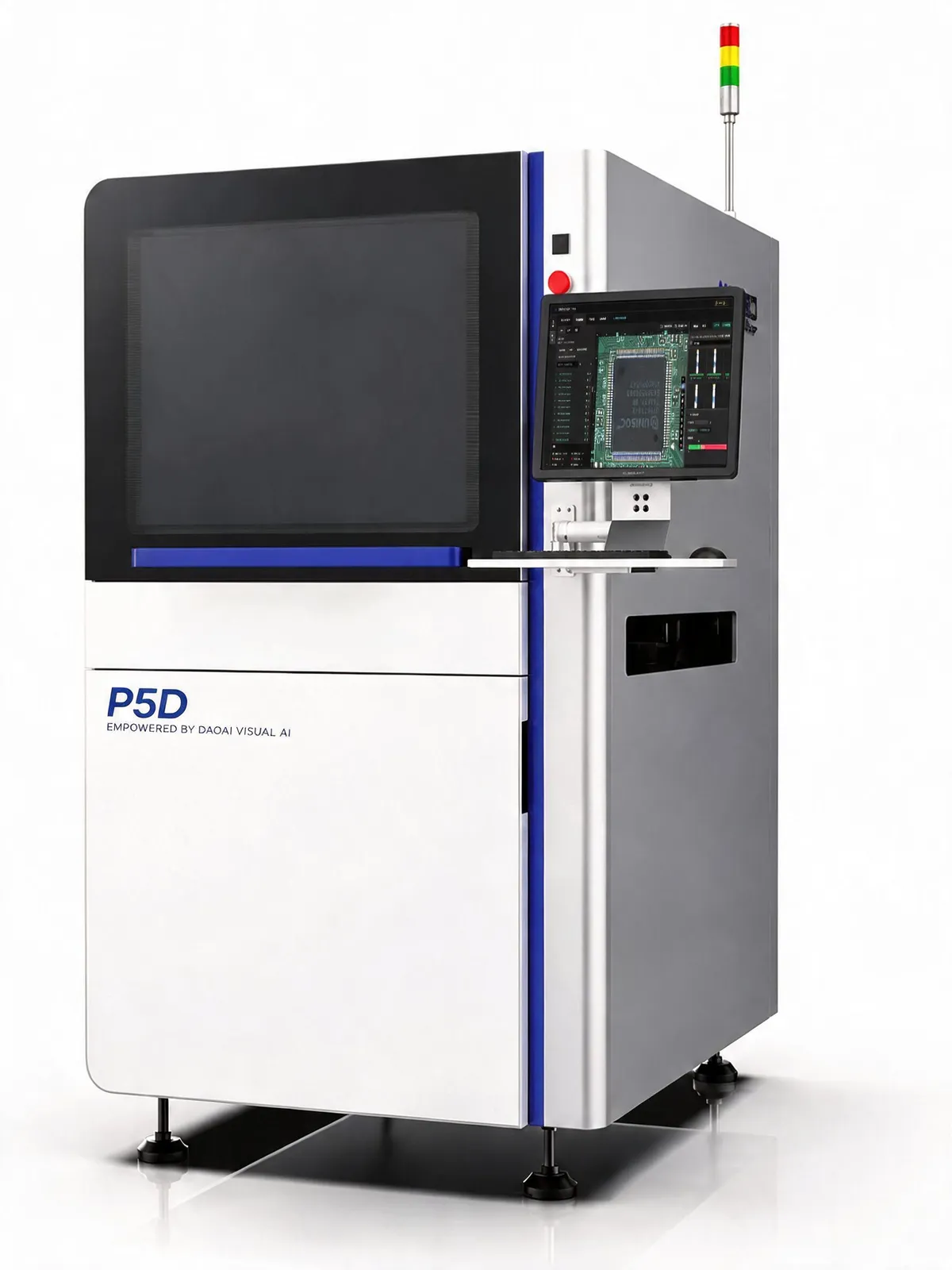

P5D Zweispurige Inline-3D-AOI

Doppelspur-3D-Inspektion.

Doppelspur-3D-AOI für hohen Durchsatz, mit derselben Optik und Software wie die P5.

4-Richtungsprojektion3D-Sensor

≤ 6 µm (≈ 0.236 mil)Höhenauflösung

500 × 300 mm (≈ 19.69 × 11.81 in)Max. Platine

DoppelspurHandhabung

Technische Eckdaten.

Vergleichen Sie Optik, Leiterplattenkapazität und Handhabung, um die passende Lösung für Ihre Produktion zu finden.

Metrische Angaben werden mit ungefähren imperialen Entsprechungen angezeigt.

ALLES ANDERE

Grenzwerte für Durchfahrhöhe und Dicke, die vollständige Prüfliste, Softwarefunktionen und Integrationsdetails finden Sie in der Broschüre statt auf dieser Seite.

Optik

Kamera21 MP Hochgeschwindigkeits-Industriekamera

Auflösung10 µm (≈ 0.394 mil) optisch, 50 × 40 mm (≈ 1.97 × 1.57 in) Sichtfeld

3D-SensorVier Scheimpflug-Streifenlichtprojektoren, einer pro Richtung

Höhenauflösung≤ 6 µm (≈ 0.236 mil) Höhengenauigkeit mit dem Kalibrierwerkzeug. 25 mm (≈ 0.984 in) Messbereich

GeschwindigkeitÜber 10 cm² (≈ 1.55 in²) pro Sekunde

Transport und Leiterplatte

Max. Platinengröße50 × 50 mm (≈ 1.97 × 1.97 in) – 500 × 300 mm (≈ 19.69 × 11.81 in), pro Spur

Leiterplattendicke0.6 – 5 mm (≈ 0.0236 – 0.197 in)

BauteilhöheOben 50 mm (≈ 1.97 in), unten 40 mm (≈ 1.57 in)

Kleinstes Bauteil0603 metrisch, 0201 inch

LeiterplattenhandlingInline, zweispurig. Transporthöhe 900 ± 20 mm (≈ 35.43 ± 0.787 in)

ProgrammiergrundlageEin Golden Board — keine CAD-, Gerber-, Centroid-Dateien oder Bauteilbibliotheken erforderlich

Hardware-Spezifikationen sind Richtwerte und können je nach Konfiguration variieren.

WAS ES PRÜFT

Entdecken Sie unsere Prüfmöglichkeiten und Funktionen zur Werksintegration. Verfügbare Prüfungen hängen von Maschine und Konfiguration ab. Diese Maschine unterstützt auch DIP- / Durchsteckinspektion.

Dieselbe AI-Kernsoftware in der gesamten Modellreihe.

Automatische Programmierung, Feedback-Lernen, Modelltraining und Offline-Betrieb sind bei P5D Standard, keine kostenpflichtigen Optionen. Die Maschinen unterscheiden sich in Optik und Handling.

PROGRAMMIERENAutomatische AI-ProgrammierungVon einer Referenzplatine zum lauffähigen Programm in 30 seconds to 5 minutes. Kein CAD erforderlich.LERNENFeedback-LernenFehlalarm melden, aktualisieren, Platine erneut prüfen. Die Fehlalarmrate sinkt, nicht der Schwellenwert.TRAINIERENModelltrainingMit eigenen Bildern offline trainieren – für den Fehler, auf den sonst niemand prüft.WERKProduktionsintegrationMesssystemanalyse R&R, Cpk, MES-Export, Reparaturstation, Offline-Programmierung.

Maschinenprogramm entdecken.

OFFLINE 2DOffline · Manuelle Beladung

Tisch-AOI neben der Linie — für Prototypen, Kleinserien und Nacharbeit.

Ideal für High-Mix-Produktion

P1Basismodell P1L680 × 510 mm (≈ 26.77 × 20.08 in) Leiterplatten P212 MP Spitzenmodell

INLINE 2DInline · Förderband

In die SMT-Förderlinie integriert, prüft jede Leiterplatte im Produktionstakt.

Ideal für die Massenproduktion

P3Einspurig P3DDoppelspur

3DInline · 3D-Messung

Ergänzt die Höhenmessung zur Erkennung abgehobener Anschlüsse, Koplanaritäts- und Lotvolumenfehler.

Ideal für hochzuverlässige Leiterplatten

P5Einspurig

P5DDoppelspur(Ansicht)

DURCHSTECKTECHNIKInline · Wellenlötlinie

Für THT und wellengelötete Leiterplatten — Pinüberstand, Hülsenfüllung und Lötstellenqualität.

Ideal für DIP- & Wellenlötlinien

A326 MP · 420 × 420 mm (≈ 16.54 × 16.54 in)

Weiterführende Informationen

Häufig gestellte Fragen

Benötigt das Modell P5D CAD-Daten zur Programmierung?

Nein. Wie jede DaoAI-Maschine programmiert sich die P5D anhand eines Golden Boards in 30 Sekunden bis 5 Minuten selbst. Weder CAD-, Gerber- noch Centroid-Dateien oder Bauteilbibliotheken sind erforderlich, und die AI läuft On-Premise auf der Maschine.
