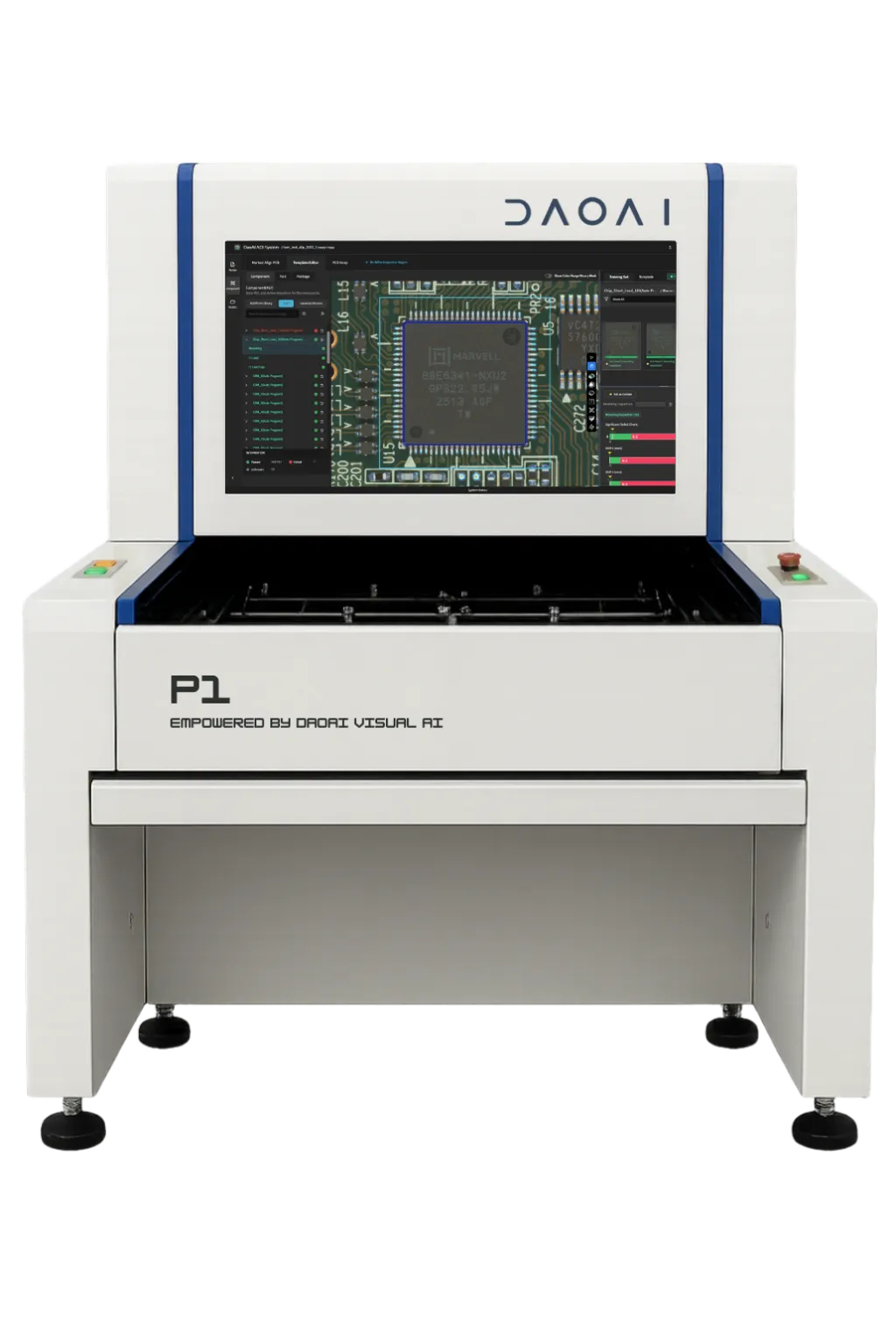

P1

Offline · Basismodell

Die Basismaschine mit vollem Softwareumfang.

Offline-AOI mit manueller Beladung für Fertigungsprüfung und Labor. Kein Förderband erforderlich, mit derselben AI-Kernsoftware wie die übrige Baureihe.

5 MPKamera

15 µm (≈ 0.591 mil)Auflösung

470 × 330 mm (≈ 18.5 × 12.99 in)Max. Platine

ManuellHandhabung

Technische Eckdaten.

Vergleichen Sie Optik, Leiterplattenkapazität und Handhabung, um die passende Lösung für Ihre Produktion zu finden.

Metrische Angaben werden mit ungefähren imperialen Entsprechungen angezeigt.

ALLES ANDERE

Grenzwerte für Durchfahrhöhe und Dicke, die vollständige Prüfliste, Softwarefunktionen und Integrationsdetails finden Sie in der Broschüre statt auf dieser Seite.

Optik

Kamera5 MP

Auflösung15 µm (≈ 0.591 mil) pro Pixel

ObjektivDoppeltelezentrisch

Geschwindigkeit0.238 sec pro FOV

BeleuchtungMultispektrales Hochgeschwindigkeits-RGB, 6 Kanäle

Transport und Leiterplatte

Max. Platinengröße50 × 50 mm (≈ 1.97 × 1.97 in) – 470 × 330 mm (≈ 18.5 × 12.99 in)

Leiterplattendicke0.5 – 5 mm (≈ 0.0197 – 0.197 in)

Max. PlatinenverzugOben 25 mm (≈ 0.984 in), unten 110 mm (≈ 4.33 in)

LeiterplattenhandlingOffline, manuelle Beladung. Automatisches Spannen

LinienintegrationKeine. Offline-Maschine

WAS ES PRÜFT

Entdecken Sie unsere Prüfmöglichkeiten und Funktionen zur Werksintegration. Verfügbare Prüfungen hängen von Maschine und Konfiguration ab.

Dieselbe AI-Kernsoftware in der gesamten Modellreihe.

Automatische Programmierung, Feedback-Lernen, Modelltraining und Offline-Betrieb sind bei P1 Standard, keine kostenpflichtigen Optionen. Die Maschinen unterscheiden sich in Optik und Handling.

PROGRAMMIERENAutomatische AI-ProgrammierungVon einer Referenzplatine zum lauffähigen Programm in 30 seconds to 5 minutes. Kein CAD erforderlich.LERNENFeedback-LernenFehlalarm melden, aktualisieren, Platine erneut prüfen. Die Fehlalarmrate sinkt, nicht der Schwellenwert.TRAINIERENModelltrainingMit eigenen Bildern offline trainieren – für den Fehler, auf den sonst niemand prüft.WERKProduktionsintegrationMesssystemanalyse R&R, Cpk, MES-Export, Reparaturstation, Offline-Programmierung.

Maschinenprogramm entdecken.

OFFLINE 2DOffline · Manuelle Beladung

Tisch-AOI neben der Linie — für Prototypen, Kleinserien und Nacharbeit.

Ideal für High-Mix-Produktion

P1Basismodell(Ansicht)

P1L680 × 510 mm (≈ 26.77 × 20.08 in) Leiterplatten P212 MP Spitzenmodell

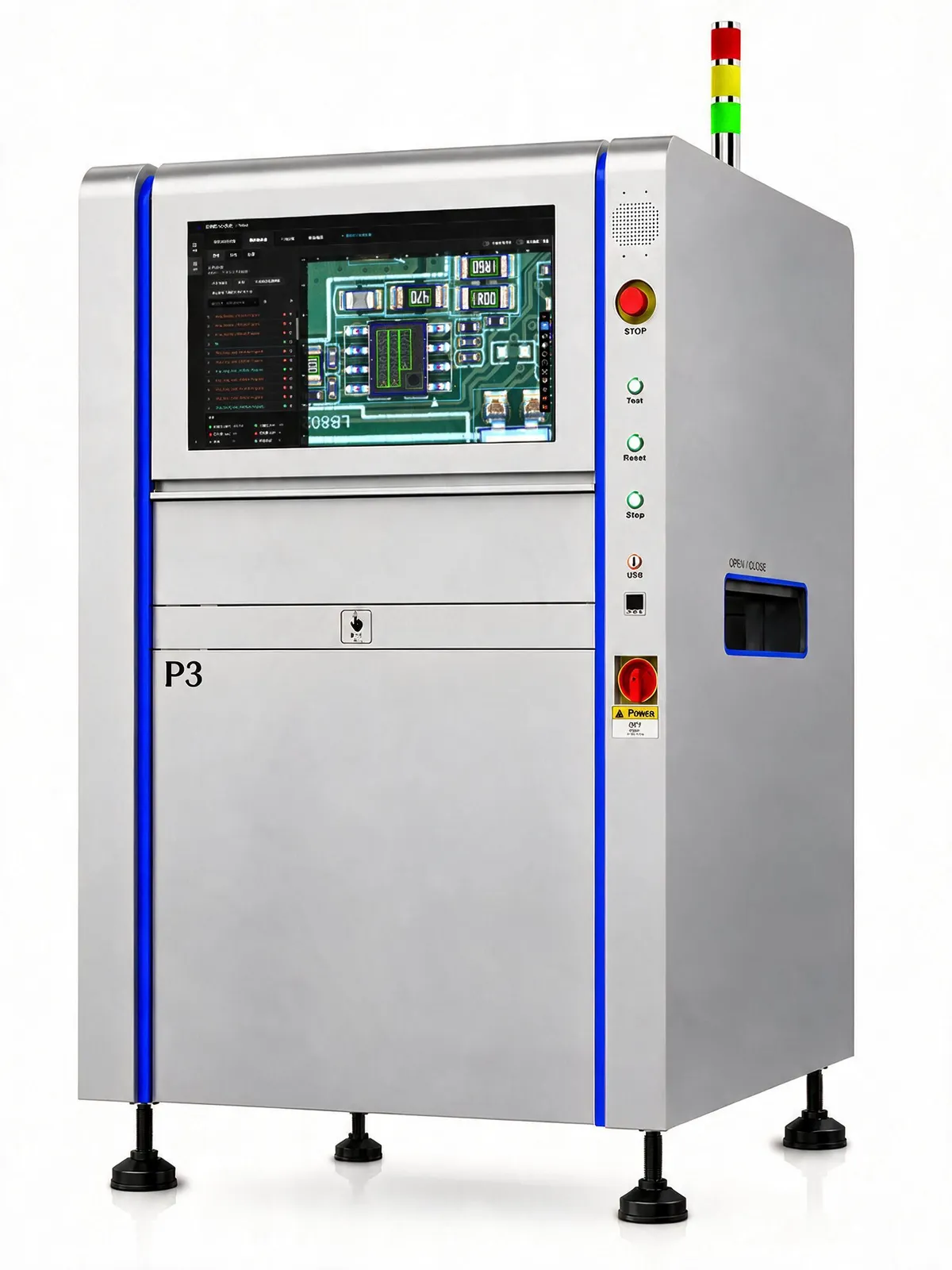

INLINE 2DInline · Förderband

In die SMT-Förderlinie integriert, prüft jede Leiterplatte im Produktionstakt.

Ideal für die Massenproduktion

P3Einspurig P3DDoppelspur

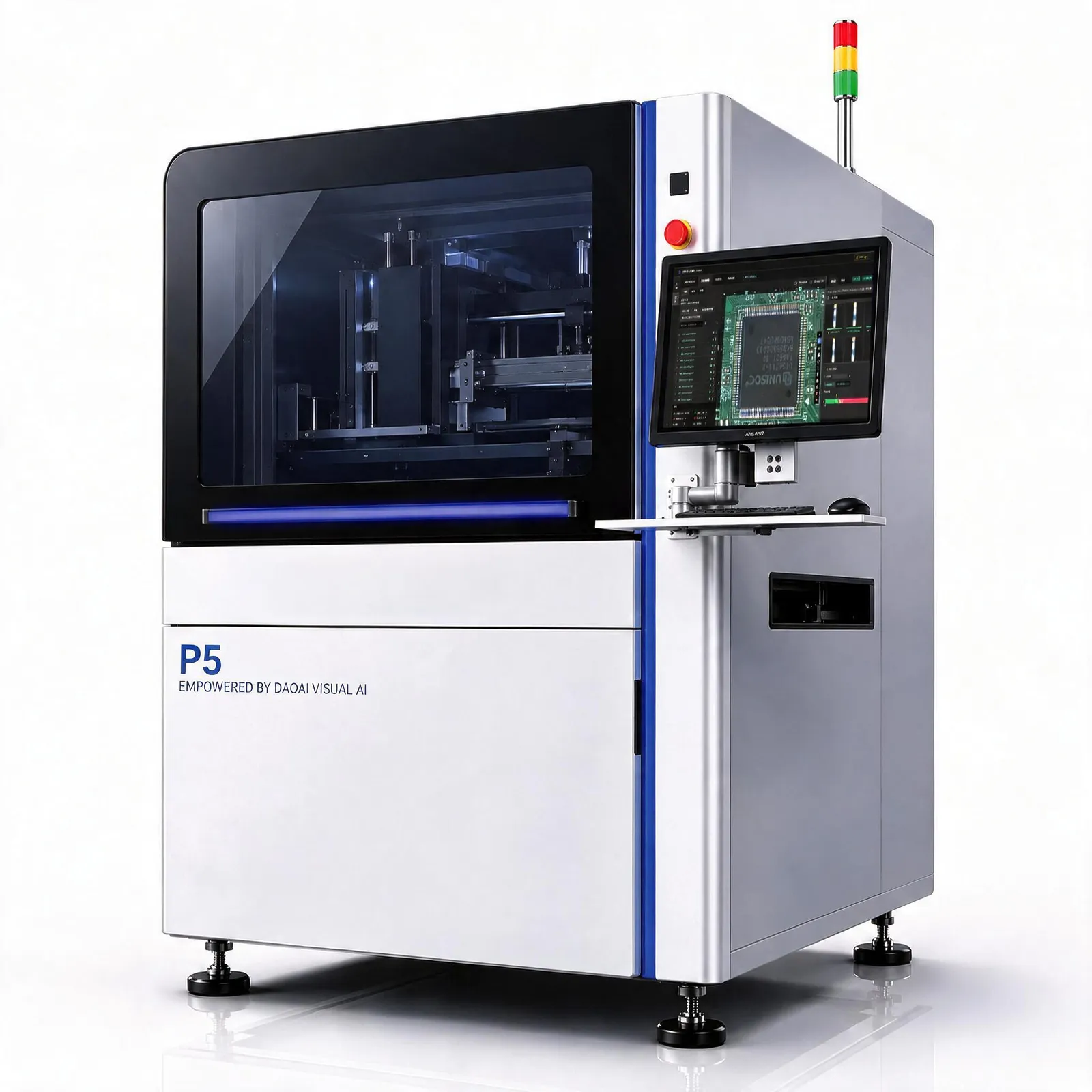

3DInline · 3D-Messung

Ergänzt die Höhenmessung zur Erkennung abgehobener Anschlüsse, Koplanaritäts- und Lotvolumenfehler.

Ideal für hochzuverlässige Leiterplatten

P5Einspurig P5DDoppelspur

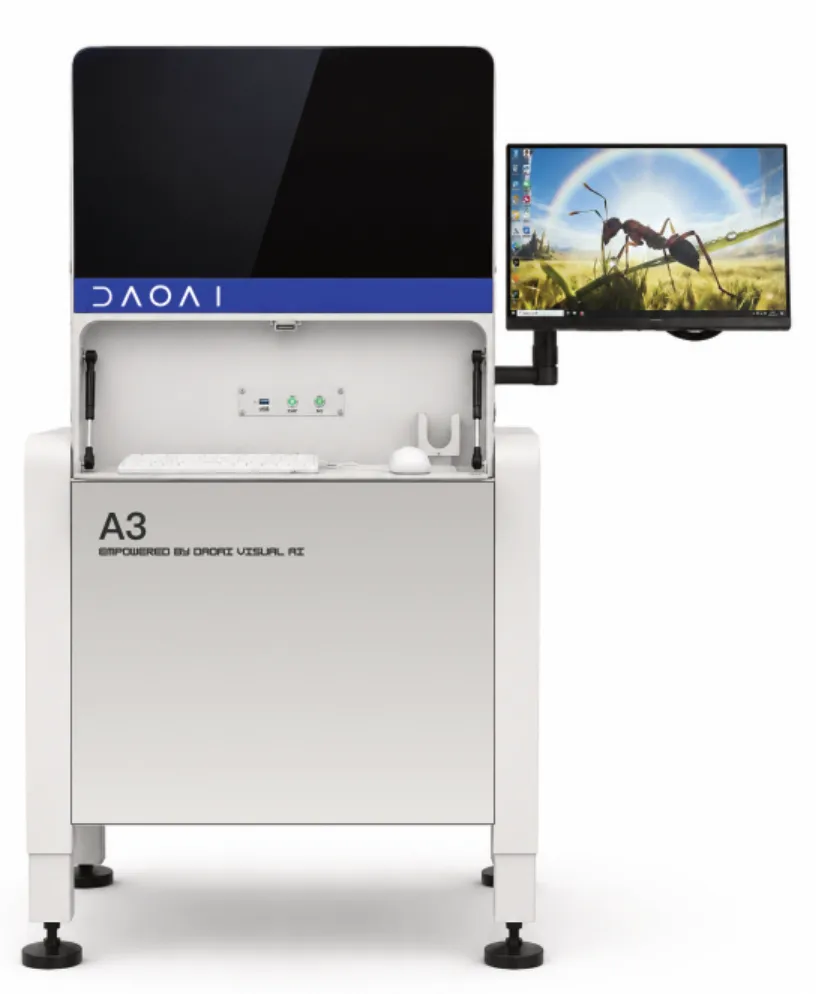

DURCHSTECKTECHNIKInline · Wellenlötlinie

Für THT und wellengelötete Leiterplatten — Pinüberstand, Hülsenfüllung und Lötstellenqualität.

Ideal für DIP- & Wellenlötlinien

A326 MP · 420 × 420 mm (≈ 16.54 × 16.54 in)

Senden Sie uns eine Leiterplatte. Wir sagen Ihnen, welche Maschine Sie dafür brauchen.

Eine halbe Stunde mit einem unserer Ingenieure. Platinengröße, Produktmix und Taktzeit entscheiden, keine Broschüre.
