Wie AI die PCBA AOI-Programmierung von 3 Stunden auf 5 Minuten verkürzt – ohne Bauteilbibliothek oder CAD

Für die meisten Hersteller, die AOI zur PCBA-Inspektion einsetzen, liegt der eigentliche Engpass nicht in der Hardware – sondern in der Programmierung der Inspektionssoftware.

Wird eine neue Leiterplatte eingeführt, bereiten Ingenieure zunächst CAD-Dateien vor oder bauen die Bauteilbibliothek auf, zeichnen Prüffenster manuell ein und setzen Schwellenwerte, bevor ein lauffähiges Programm vorliegt. Dieser Prozess dauert bei einem qualifizierten Ingenieur typischerweise drei bis fünf Stunden. Schlimmer noch: Jede Materialänderung oder Prozessanpassung erfordert das Neuerstellen des gesamten Programms – alle Parameter und Regeln basieren rein auf menschlicher Erfahrung.

Dank AI-basierter automatischer Merkmalserkennung setzt das System Prüffenster und Schwellenwerte nun vollautomatisch. Das reduziert stundenlanges manuelles Einrichten auf nur fünf Minuten – und ermöglicht eine echte CAD-freie, bibliotheksfreie und vollständig AI-gesteuerte Programmierung.

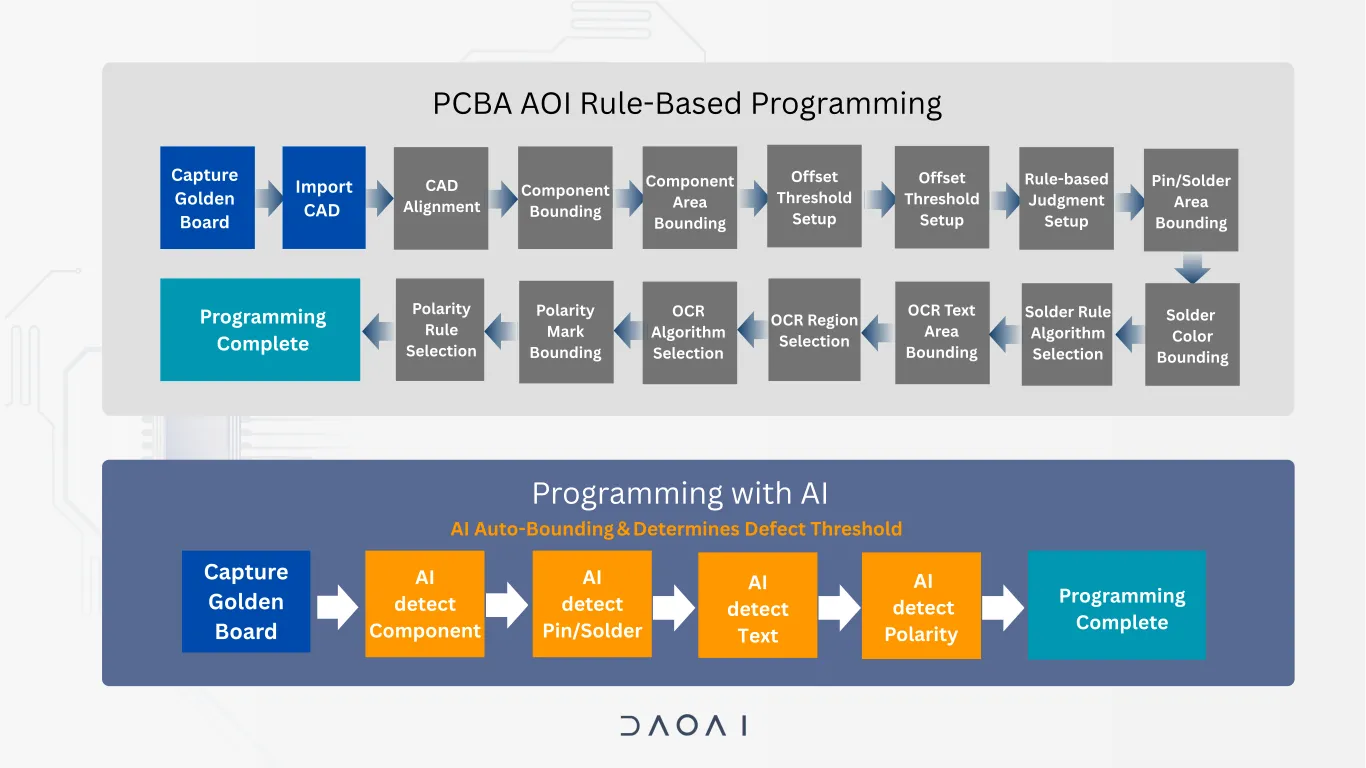

Traditionelle AOI: Die manuelle Ära – abhängig von CAD und Bauteilbibliotheken

Traditionelle AOI basiert auf regelbasierter Inspektionslogik.
Die Software vergleicht Bilder lediglich anhand manuell definierter Farb- und Grauwertschwellen. Ingenieure müssen für jedes Bauteil den Prüfbereich, die Polarität, die Lötstellenform und die Entscheidungsschwellen festlegen.

Das bedeutet: Jedes Board muss vor Beginn der Inspektion programmiert werden. Ändern sich Materialien oder Prozesse, müssen Ingenieure Regeln nachjustieren oder neu definieren. Um Schlupf zu vermeiden, werden Schwellenwerte oft zu eng gesetzt – das reduziert zwar False Negatives, treibt aber die Rate an Fehlalarmen und Fehleinschätzungen in die Höhe und erzwingt zusätzliche manuelle Nacharbeit.

Die Realität bei AI-AOI: Immer noch nicht wirklich CAD-frei

In den letzten Jahren behaupteten viele AOI-Hersteller, AI für das „automatische Setzen von Prüffenstern“ zu nutzen. Im realen Fabrikeinsatz hängen diese Systeme jedoch nach wie vor von CAD-Koordinaten oder vordefinierten Bauteilbibliotheken ab – von echter autonomer Programmierung kann keine Rede sein.

Der Grund ist einfach: Die meisten sogenannten „AI-AOI“-Systeme setzen weiterhin auf traditionelle regelbasierte Frameworks auf. AI ersetzt hier nur einen Teil des manuellen Aufwands, ändert aber nichts an der grundlegenden Inspektionslogik.

Visual AI im Kern: Der AI beibringen, Abweichungen selbstständig zu erkennen

Statt auf vordefinierte Regeln oder manuelle Schwellenwerte zu setzen, lernt Visual AI direkt aus Bilddaten, um Abweichungen zu identifizieren.

AI-Modelle werden anhand von Golden Samples trainiert – sie erkennen Bauteilpositionen automatisch, setzen Prüffenster und erfassen Texturen, Helligkeitswerte sowie räumliche Beziehungen zwischen Bauteilen und Lötstellen.

Wird eine neue Leiterplatte eingeführt, generiert die AI automatisch Prüffenster, extrahiert visuelle Merkmale und identifiziert aktiv Abweichungsbereiche zwischen Prüfling und Golden Reference.

Eine Schritt-für-Schritt-Anleitung für den Golden-Board-Einrichteprozess – und warum weder CAD-Dateien noch Bauteilbibliotheken erforderlich sind – finden Sie unter AOI Programming Without CAD Files: How Golden Board Programming Works.

Daraus ergeben sich zwei konkrete Vorteile für die Fertigung:

• Dramatisch schnellere Programmierung — Weder CAD noch Bauteilbibliothek erforderlich; die Rüstzeit sinkt von 3–5 Stunden auf nur 5 Minuten.

• Präzisere Prüfergebnisse — AI leitet Prüfstandards direkt aus realen Bilddaten ab, minimiert Pseudofehler durch zu eng gesetzte Parameter und liefert stabilere, verlässlichere Inspektionen.





Feedback-Learning: Je intensiver genutzt, desto intelligenter

Ein weiterer entscheidender Faktor bei AI-AOI ist Feedback-Learning.
Jedes Mal, wenn ein Bediener einen Pseudofehler verifiziert, fließt dieses Feedback direkt in das Modell zurück und verfeinert dessen Logik. Mit der Zeit wird das spezifische Prozess-Know-how jeder Fertigungslinie zu neuem Trainingsmaterial – so passt die AI ihre Entscheidungen kontinuierlich an die realen Fertigungsbedingungen an.

Was früher jahrelange menschliche Erfahrung voraussetzte, wird heute direkt von der AI verarbeitet.

Vom regelbasierten AOI zum selbstlernenden AI-AOI: Der Wandel betrifft nicht nur das Tempo – es ist ein fundamentaler Paradigmenwechsel in der Prüflogik.
AI ist kein bloßer Assistent mehr, sondern die zentrale Intelligenz, die autonom prüft, lernt und sich optimiert.

Kontaktieren Sie uns noch heute, um mehr über unsere PCBA-AI-AOI-Lösungen zu erfahren – und erleben Sie, wie Visual AI die Prüfeffizienz bei gesteigerter Präzision verzehnfacht.
