Thông số kỹ thuật chỉ là tấm vé vào cửa. Khác biệt thực sự tại xưởng sản xuất high-mix nằm ở: dữ liệu đầu vào lập trình, thời gian chuyển đổi sản phẩm và gánh nặng báo lỗi giả. Bảy câu hỏi sau sẽ làm rõ điều đó.
Để chọn máy AOI cho quy trình lắp ráp PCB high-mix, hãy ưu tiên chi phí định kỳ hơn các thông số kỹ thuật mua một lần. Độ phân giải camera và khả năng xử lý mạch là những yếu tố quan trọng, nhưng mọi nhà cung cấp nghiêm túc đều đáp ứng được tiêu chuẩn đó. Điểm khác biệt giữa các hệ thống trong nhà xưởng high-mix là chi phí phát sinh sau mỗi lần chuyển đổi sản phẩm: lập trình yêu cầu dữ liệu đầu vào nào, ai có thể vận hành, mất bao lâu, và liệu lỗi giả có tự giảm dần hay phải hiệu chỉnh lại thủ công sau mỗi lô hàng mới.
Hầu hết các hướng dẫn mua máy AOI đều chỉ tập trung vào độ phân giải, hệ thống chiếu sáng và kích thước mạch, rồi dừng lại ở đó. Hữu ích, nhưng chưa đủ. Một cỗ máy bạn phải lập trình lại ba lần một tuần là một khoản đầu tư hoàn toàn khác so với cỗ máy chỉ lập trình hai lần một năm, ngay cả khi cả hai có bảng thông số kỹ thuật giống hệt nhau. Hướng dẫn này bao gồm việc đánh giá yêu cầu thực tế, quyết định chọn offline hay inline, bài toán giữa 2D và 3D, cùng bảy câu hỏi giúp bộc lộ chính xác cách thức một hệ thống vận hành thực tế sau giai đoạn bàn giao ban đầu.
Đối với sản xuất high-mix, các tiêu chí lựa chọn quan trọng nhất là các yếu tố định kỳ: yêu cầu dữ liệu đầu vào để lập trình (file CAD, thư viện linh kiện hoặc một mạch mẫu golden board thực tế), thời gian chuyển đổi mã hàng mới, do công nhân hay kỹ sư chuyên trách vận hành, và cách thức kiểm soát lỗi giả theo thời gian. Thông số phần cứng tạo nên ngưỡng tiêu chuẩn cơ bản, nhưng đó là chi phí chỉ trả một lần. Chi phí chuyển đổi sản phẩm mới là khoản phải trả hàng tuần.
Hãy coi bảng thông số kỹ thuật như tấm vé vào cửa. Độ phân giải đủ để quan sát linh kiện nhỏ nhất, dải kích thước mạch cho phép, khả năng tương thích với băng tải: bất kỳ cỗ máy đáng tin cậy nào trong danh sách rút gọn của bạn đều sẽ vượt qua, và các nhà cung cấp biết rõ điều này — đó là lý do các buổi demo thường tập trung vào những con số đó.
Cán cân chi phí chỉ thực sự đảo chiều ngay tại sàn sản xuất của bạn, không nằm trên bảng thông số kỹ thuật. Với tần suất một mã hàng mới mỗi tháng, công sức lập trình chỉ là sai số nhỏ. Nhưng với ba sản phẩm NPI mỗi tuần trên mỗi dây chuyền, công sức lập trình sẽ trở thành khoản mục chi phí lớn nhất trong tổng chi phí sở hữu 5 năm của máy, vượt qua cả giá mua ban đầu. Quy trình lập trình và gánh nặng xử lý lỗi giả chính là nơi chi phí phát sinh, và chúng xứng đáng nhận được sự xem xét kỹ lưỡng tương đương với hệ thống quang học.
Trước khi so sánh các máy, hãy đánh giá lại chính dây chuyền của bạn. Thống kê số lượng NPI trên mỗi dây chuyền mỗi tuần, quy mô lô sản xuất điển hình, và tần suất dữ liệu CAD thực sự sẵn có khi nhận đơn hàng. Lưu ý ai sẽ thực hiện việc chuyển đổi mã hàng (kỹ sư AOI chuyên trách hay công nhân vận hành dây chuyền), gánh nặng kiểm tra lại và lỗi giả hiện tại, và liệu takt time của bạn có yêu cầu chặn lỗi inline trực tiếp hay một máy offline đặt cạnh bàn thao tác là đủ đáp ứng. Các câu trả lời này sẽ quyết định trọng số cho từng tiêu chí tiếp theo.
Sáu câu hỏi sau, khi được trả lời một cách thẳng thắn, sẽ làm rõ vấn đề:
Hãy ghi lại sáu câu trả lời này. Chúng sẽ biến các cuộc trao đổi với nhà cung cấp từ những lời quảng cáo chung chung thành các tuyên bố có thể kiểm chứng được.
AOI offline phù hợp với sản xuất high-mix, sản lượng thấp: lập trình và kiểm tra mà không làm dừng dây chuyền, thích ứng tốt với dòng công việc không liên tục và chi phí triển khai thấp hơn. AOI inline phát huy giá trị vượt trội trên các dây chuyền ổn định, sản lượng lớn, nơi mạch cần được kiểm tra đồng bộ theo takt time trong từng lượt chạy, tích hợp băng tải và tự động phân loại mạch lỗi. Yếu tố quyết định nằm ở yêu cầu takt time và tần suất chuyển đổi sản phẩm, không phải ở quy mô thiết bị.
Bảng phân loại thực tế:
| Tình huống thực tế | Lựa chọn tối ưu | Nội dung cần xác minh khi demo |
|---|---|---|
| High-mix, sản lượng thấp, NPI thường xuyên | Offline | Thời gian lập trình trên mạch do bạn tự mang đến, do chính công nhân của bạn thao tác |
| Nâng cấp từ kiểm tra thủ công bằng mắt thường | Offline | Thời gian làm quen máy của công nhân chưa từng có kinh nghiệm về AOI |
| Sản phẩm ổn định, một làn (single lane), kiểm tra theo takt time | Inline | Thời gian chu kỳ (cycle time) trên mỗi mạch theo kích thước panel của bạn, khả năng kết nối băng tải |
| Sản lượng lớn, thông lượng là điểm nghẽn | Inline, làn kép (dual-lane) | Thông lượng duy trì ổn định khi cả hai làn cùng chạy, cơ chế xử lý mạch lỗi |
| Mô hình kết hợp: khu vực NPI riêng biệt và dây chuyền sản xuất hàng loạt | Cả hai, offline cho NPI | Khả năng chuyển đổi chương trình kiểm tra qua lại giữa máy offline và inline |

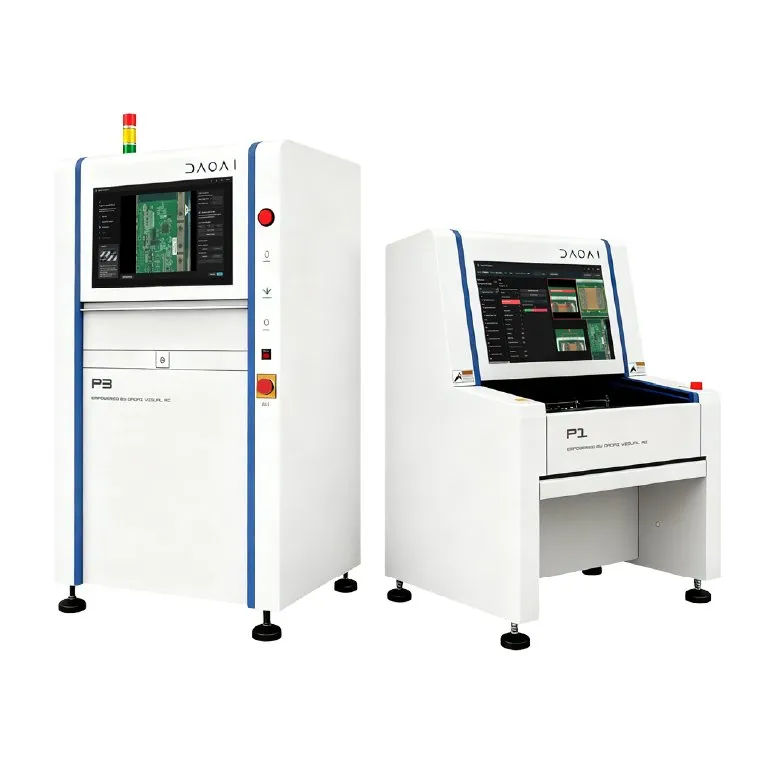

Hai lưu ý thực tế. Thứ nhất, rất nhiều xưởng high-mix chỉ sử dụng máy offline và hoàn toàn đáp ứng tốt mà không cần đến inline. Thứ hai, mô hình kết hợp cả hai rất phổ biến ở quy mô lớn: lập trình và xác thực offline trong khi dây chuyền vẫn chạy, sau đó tải chương trình đã tối ưu sang máy inline. Dòng P Series của DaoAI phát triển theo định hướng này, bao gồm máy offline P1 và dòng độ chính xác cao P2 (12MP, hệ quang học 10 micron cho linh kiện bước chân nhỏ fine-pitch), cùng dòng inline P3 và P3D hai làn để tối ưu thông lượng; máy hỗ trợ lập trình trước offline để chuẩn bị sản phẩm mới mà không làm gián đoạn sản xuất (theo công bố của DaoAI).
Hãy quyết định chọn 2D hay 3D dựa trên biểu đồ Pareto về lỗi thực tế của bạn, không phải dựa trên buổi demo. 3D bổ sung khả năng đo chiều cao và thể tích, điều này quan trọng khi các lỗi lọt lưới của bạn liên quan đến lượng thiếc hàn: thiếu thiếc, chân linh kiện bị kênh, độ đồng phẳng. Nếu vấn đề chủ yếu nằm ở việc thiếu linh kiện, sai linh kiện, ngược cực tính, lệch vị trí và lỗi giả do ký tự in, một hệ thống 2D hiện đại tích hợp phân loại bằng AI hoàn toàn đáp ứng tốt với chi phí thấp hơn. Không có giải pháp nào là tối ưu cho mọi trường hợp; biểu đồ Pareto mới là yếu tố quyết định.
Lợi ích của việc đo chiều cao là có thật. Hình ảnh 2D không thể đo trực tiếp thể tích mối hàn, và đối với các linh kiện có mối hàn nằm ẩn dưới thân, dữ liệu chiều cao sẽ phát hiện được những điểm mà ảnh thang độ xám bỏ sót. Nếu những lỗi đó đang lọt lưới và gây tốn kém ở các công đoạn sau, 3D hoàn toàn xứng đáng với chi phí đầu tư.
Ngược lại, phần lớn vấn đề lỗi giả trong môi trường high-mix lại thuộc về phạm vi 2D: sự thay đổi ngoại quan giữa các lô linh kiện khác nhau, các linh kiện có màu sắc tương đồng, ký tự in mật độ dày trên cuộn cảm và thạch anh. Đó là các bài toán về phân loại, và chúng cần khả năng nhận định thông minh hơn thay vì bản đồ chiều cao. AI dựa trên đặc trưng nhận diện xử lý trực tiếp các vấn đề này (nguyên lý chi tiết có trong bài phân tích về lỗi giả của chúng tôi).
Minh bạch thông tin: Dòng P Series của DaoAI hiện tại cung cấp phiên bản 2D, và phiên bản 3D đã được công bố sẽ sớm ra mắt. Lời khuyên đầu tư vẫn giữ nguyên dù bạn đánh giá máy của bất kỳ thương hiệu nào: hãy liệt kê các lỗi lọt lưới và lỗi giả thực tế trong quý gần nhất, sau đó mua thiết bị giải quyết đúng danh sách đó.

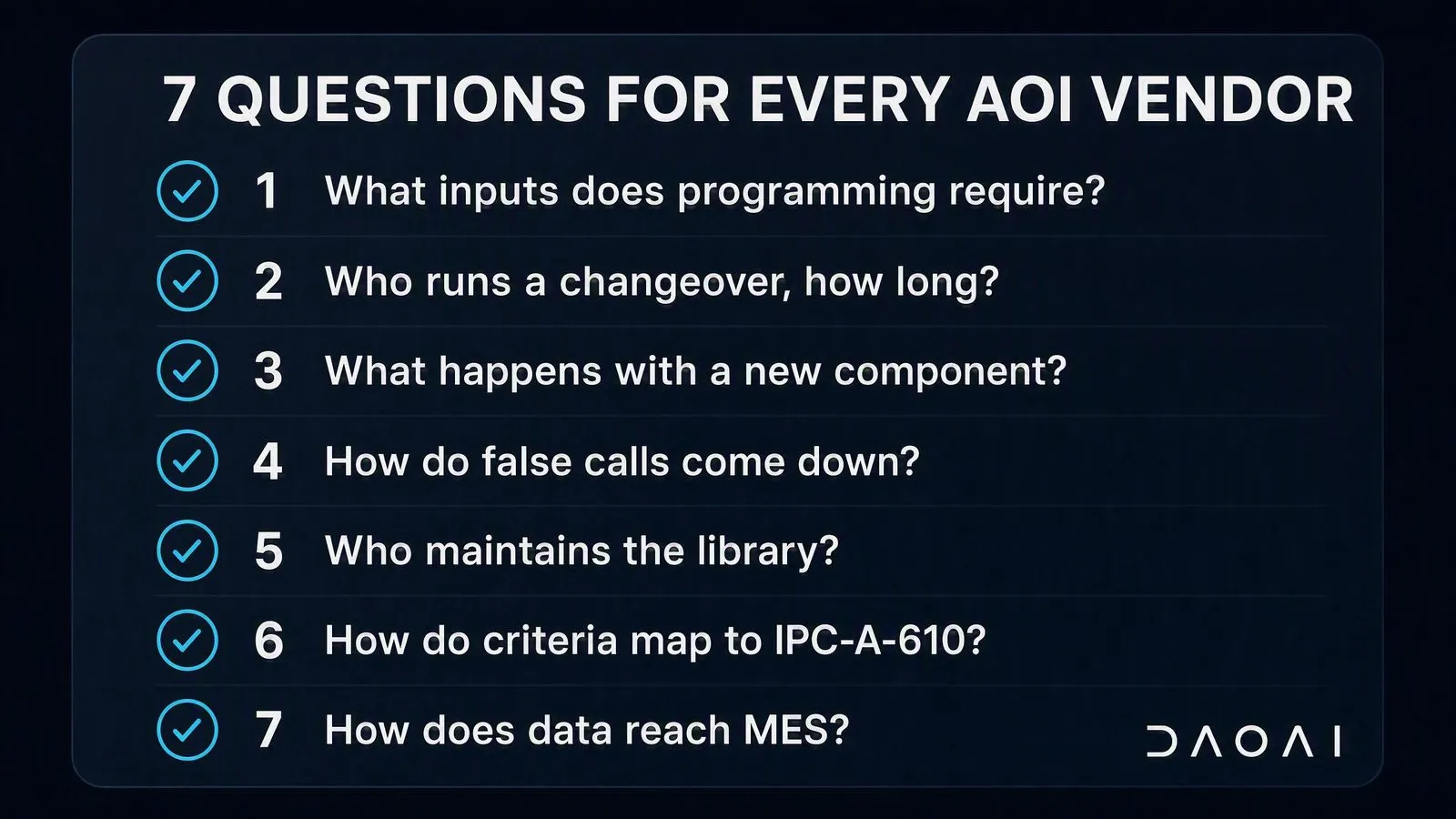

Bảy câu hỏi giúp làm rõ cách thức máy AOI vận hành trong môi trường high-mix: lập trình yêu cầu dữ liệu đầu vào nào, ai thực hiện chuyển đổi và mất bao lâu, xử lý thế nào với linh kiện chưa từng thấy, lỗi giả giảm dần theo thời gian ra sao, ai duy trì thư viện linh kiện, tiêu chí kiểm tra ánh xạ sang IPC-A-610 như thế nào, và dữ liệu kết nối vào MES bằng cách nào. Hãy hỏi mọi nhà cung cấp cùng bảy câu hỏi này và so sánh câu trả lời trực tiếp.
Dấu hiệu của một câu trả lời thuyết phục cho từng câu hỏi:
Hãy hỏi chúng tôi cùng bảy câu hỏi này. Một nhà cung cấp cởi mở với danh sách câu hỏi này chứng minh năng lực thực tế của họ; ngược lại, nếu họ tìm cách hướng sự chú ý sang thông số camera, bạn đã có câu trả lời.
Phần lớn trường hợp là có. Nếu việc kiểm tra có thể thực hiện cạnh bàn thao tác trong phạm vi takt time, máy offline đáp ứng tốt nhu cầu high-mix với chi phí thấp hơn và độ linh hoạt cao hơn. Máy inline chỉ thực sự cần thiết khi mạch phải được kiểm soát liên tục trên dây chuyền theo nhịp sản xuất trong mọi lượt chạy. Nhiều nhà máy vẫn duy trì máy offline cho NPI và xác thực mẫu ngay cả sau khi đã đầu tư thêm dây chuyền inline cho sản xuất hàng loạt.
Các nhà cung cấp hiếm khi công bố giá niêm yết, và chi phí mua máy ban đầu cũng chỉ là phần nhỏ trong tổng bài toán. Tổng chi phí trong 5 năm bao gồm giá mua cộng với chi phí nhân công lập trình, nhân công kiểm tra lại và tổn thất do lỗi lọt lưới. Trên dây chuyền high-mix, chi phí nhân công thường lớn hơn nhiều so với giá máy: DaoAI ước tính chi phí cho việc kiểm tra lại và dừng dây chuyền dao động từ 15,000 đến 40,000 USD cho mỗi công nhân mỗi năm trên các hệ thống truyền thống (theo công bố của DaoAI). Hãy so sánh tổng chi phí 5 năm, đừng chỉ nhìn vào báo giá máy.
Với tính năng lập trình trước offline, điều này hoàn toàn khả thi trong thực tế: các sản phẩm mới được lập trình và xác thực độc lập ngoài dây chuyền trong khi việc sản xuất vẫn diễn ra bình thường, sau đó chương trình kiểm tra được chuyển sang bất kỳ máy nào đảm nhận đơn hàng đó. Quy trình làm việc dựa trên golden board hỗ trợ rất tốt cho tình huống này, vì các mạch NPI thường có trước khi có dữ liệu CAD hoàn chỉnh.
Hãy mang những bảng mạch khó kiểm tra nhất của bạn, đừng mang những mạch chuẩn đẹp nhất. Hãy mang theo mạch có các linh kiện cùng màu sắc, mạch có cuộn cảm hoặc thạch anh nhiều ký tự in, và mạch hoàn toàn không có dữ liệu CAD. Yêu cầu chính công nhân của bạn thực hiện việc chuyển đổi mã hàng, không để kỹ sư của nhà cung cấp làm thay. Đo thời gian thiết lập và đếm số lượng lỗi giả trên chính bảng mạch của bạn. Một giờ thực nghiệm như vậy giá trị hơn cả ngày xem trình chiếu slide.
Nếu kết quả đánh giá từ sáu câu hỏi của bạn cho thấy tần suất chuyển đổi sản phẩm cao và nguồn lực kỹ thuật hạn chế, hãy tập trung vào nhóm chi phí định kỳ và mang bảy câu hỏi này đến mọi buổi demo thiết bị, bao gồm cả các buổi demo của chúng tôi. Dòng P Series của DaoAI áp dụng quy trình lập trình bằng golden board trên toàn bộ các dòng máy offline (P1/P2) và inline (P3/P3D).
