Juntas de soldadura abiertas: cómo la AOI detecta defectos visibles

Una soldadura abierta deja el terminal o la terminación de un componente sin su conexión soldada prevista al pad. Cuando esa condición es visible, el AOI ayuda a detectarla antes de que el ensamble pase a la siguiente etapa.

El desafío consiste en distinguir una apariencia de soldadura aceptable de un defecto. Un método de inspección eficaz debe gestionar ambos casos, incluidas las variaciones presentes entre diferentes placas y componentes. A continuación se explica cómo abordan esta tarea las reglas de color y cómo el modelo 2D preentrenado de DaoAI gestiona los defectos de soldadura abierta.

¿Qué es una soldadura abierta?

Una soldadura abierta carece de la conexión soldada prevista entre el terminal o la terminación de un componente y su pad. El AOI examina la evidencia visible de esa condición en la imagen de inspección. Durante la revisión, identifique la terminación afectada e inspeccione el área de conexión según los criterios de aceptación del ensamble. La continuidad eléctrica se verifica mediante pruebas eléctricas.

Pueden producirse varios defectos de soldadura alrededor de la misma terminación. Mantener clasificaciones claras ayuda a los ingenieros a preparar muestras de entrenamiento consistentes y a revisar los resultados de inspección.

¿Cómo evalúa una junta de soldadura el AOI basado en color?

Una regla basada en color mide colores seleccionados dentro de una región de interés, o ROI. Puede contar los píxeles coincidentes o calcular su proporción dentro de la región, y luego comparar esa medición con un límite de aceptación. El resultado depende de la imagen capturada, la región seleccionada y los parámetros de la regla. Por lo tanto, la configuración de la iluminación y de la cámara debe mantenerse constante.

Una verificación simple de área de color consta de cuatro pasos:

1. Capturar la junta con los ajustes de iluminación y cámara configurados.
2. Posicionar el ROI sobre el área de inspección.
3. Contar los píxeles dentro del rango de color seleccionado.
4. Comparar ese recuento o proporción con los límites configurados.

¿Dónde presentan problemas los umbrales de color fijos?

Los umbrales de color fijos se vuelven difíciles de ajustar cuando las juntas aceptables y las defectuosas generan mediciones similares. Ampliar el rango puede reducir las falsas alarmas, pero también admitir defectos. Ajustarlo puede detectar más defectos, pero rechazar juntas aceptables. La cuestión práctica radica en si la medición seleccionada logra separar ambos grupos a través de las placas y condiciones que necesita inspeccionar.

Vale la pena verificar dos situaciones:

• Una junta aceptable presenta una apariencia distinta. Un cambio en la iluminación o en los ajustes de la cámara modifica los colores registrados. El recuento de píxeles coincidentes queda fuera del rango de aceptación, lo que genera una falsa alarma.
• Una junta defectuosa supera la verificación de color. Sus píxeles seleccionados siguen cayendo dentro del rango aceptado, a pesar de que existe un problema visible en otra parte del área de conexión que requiere atención.

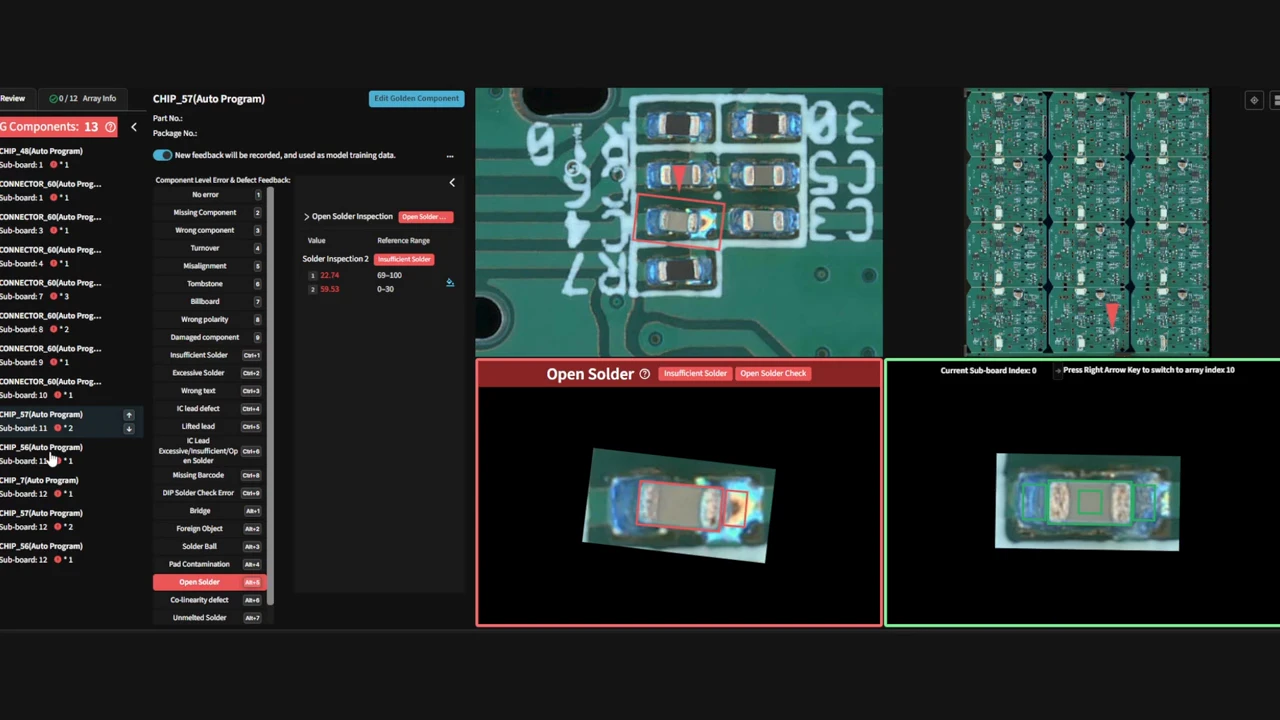

¿Cómo ayuda el modelo 2D preentrenado de DaoAI?

El modelo 2D preentrenado de DaoAI cubre la mayoría de los casos comunes de soldadura abierta y se puede utilizar de forma directa. Para casos especiales, agregue las muestras correspondientes en el software y entrene el modelo para corregir la forma en que se clasifican.

Consulte el flujo de trabajo de entrenamiento del modelo en el software.
