AQ060
360度外观与尺寸全方位质检
3D检测相机
重新定义外观与尺寸检测性能
1800 万像素CMOS图像传感器
优于市面大多数 3D 相机

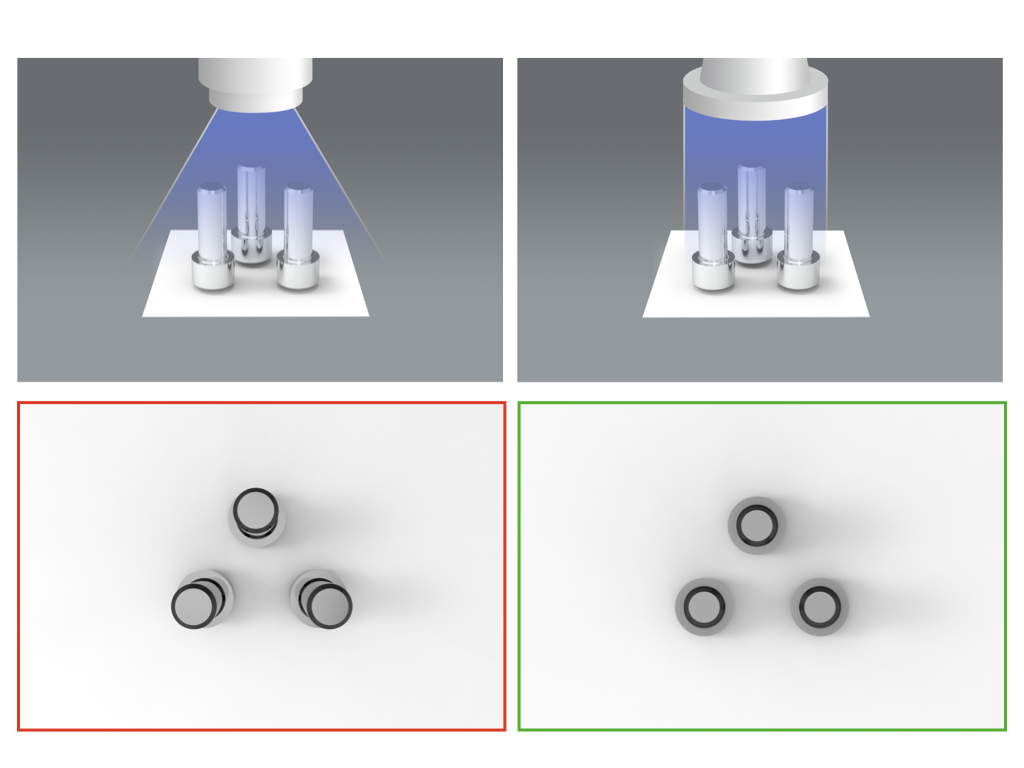

配备远心镜头确保精准检测
DaoAI 3D 相机配备高精度远心镜头,可最大限度减少因角度差异导致的测误差,确保图像以实际尺寸进行处理,无任何盲区。

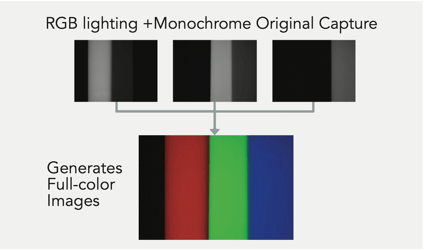

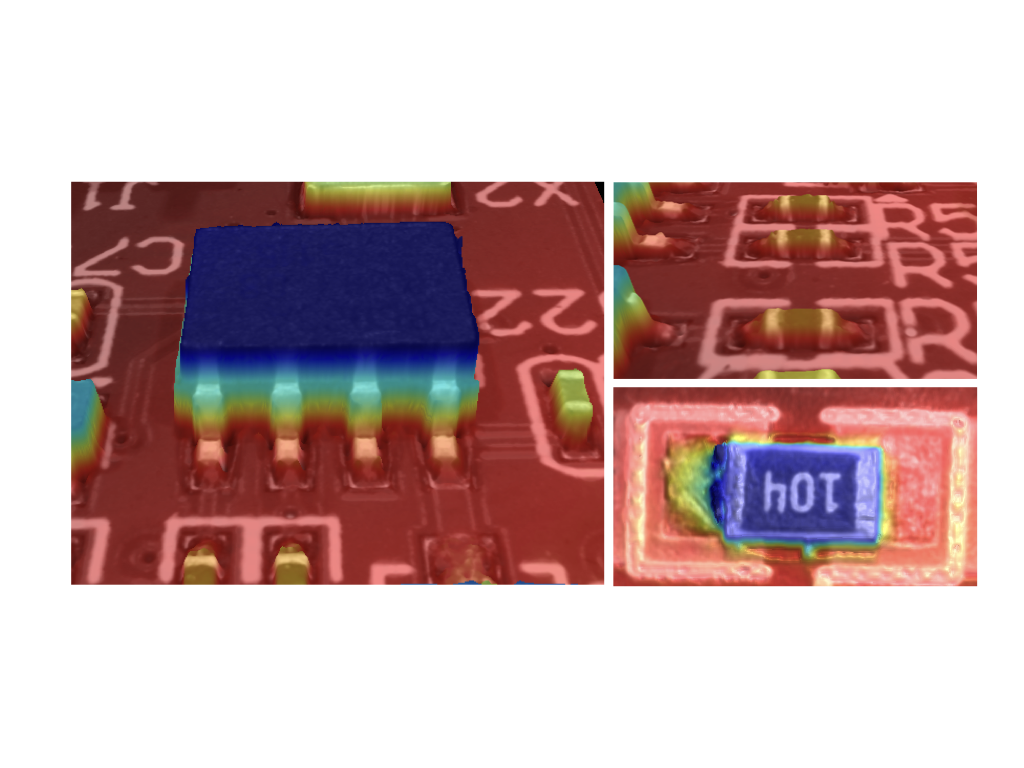

将黑白相机在RGB光源下采集的图像合成,得到高分辨率的2D全彩图像,实现细致的颜色检测,同时确保精准的三维测。

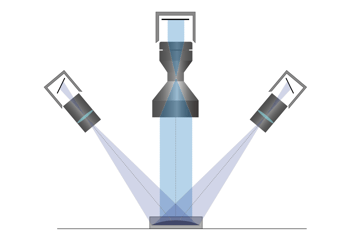

采用中央摄像头配合四向沙姆投影,实现测平面的一致对焦,避免图像畸变。该结构输出清晰且准确的检测结果,构成高精度成像。

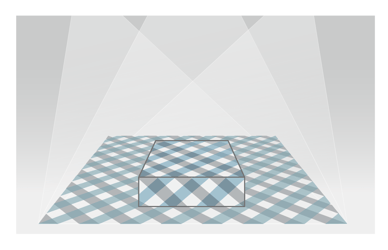

四方向独立的投影仪环绕物体排列,可有效减少阴影与盲区,降低反光影响,确保从各个角度完整捕捉细节。

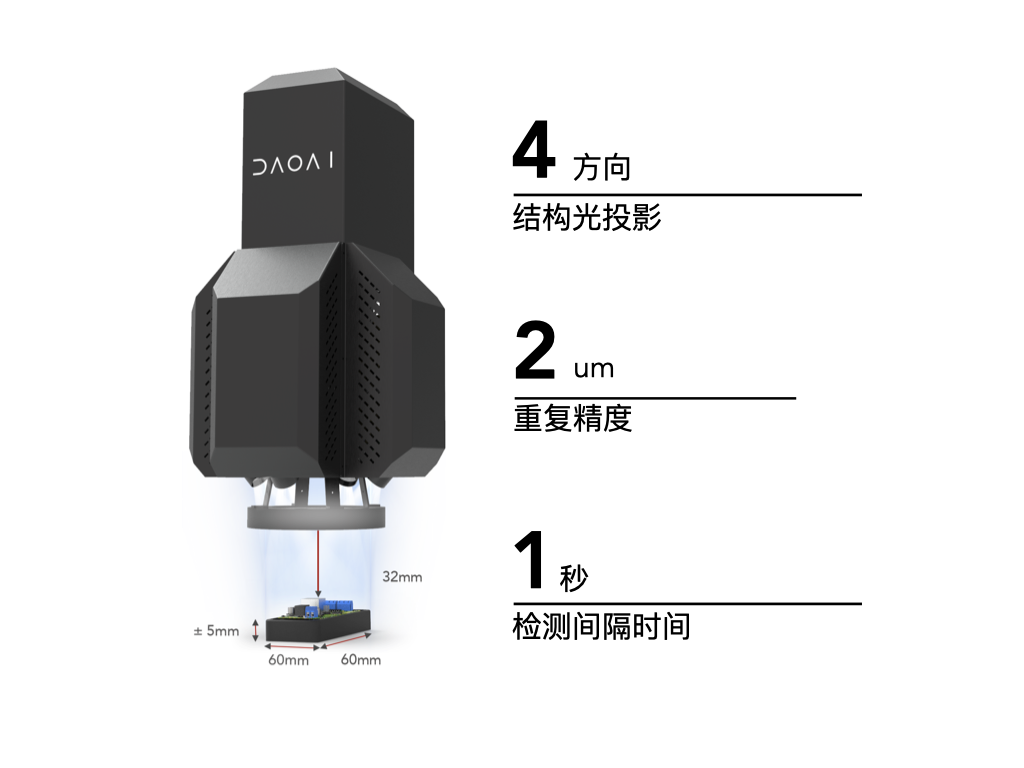

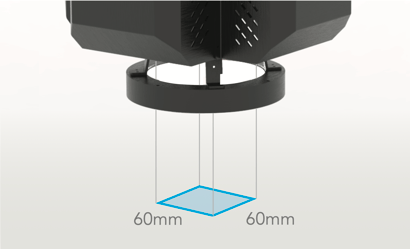

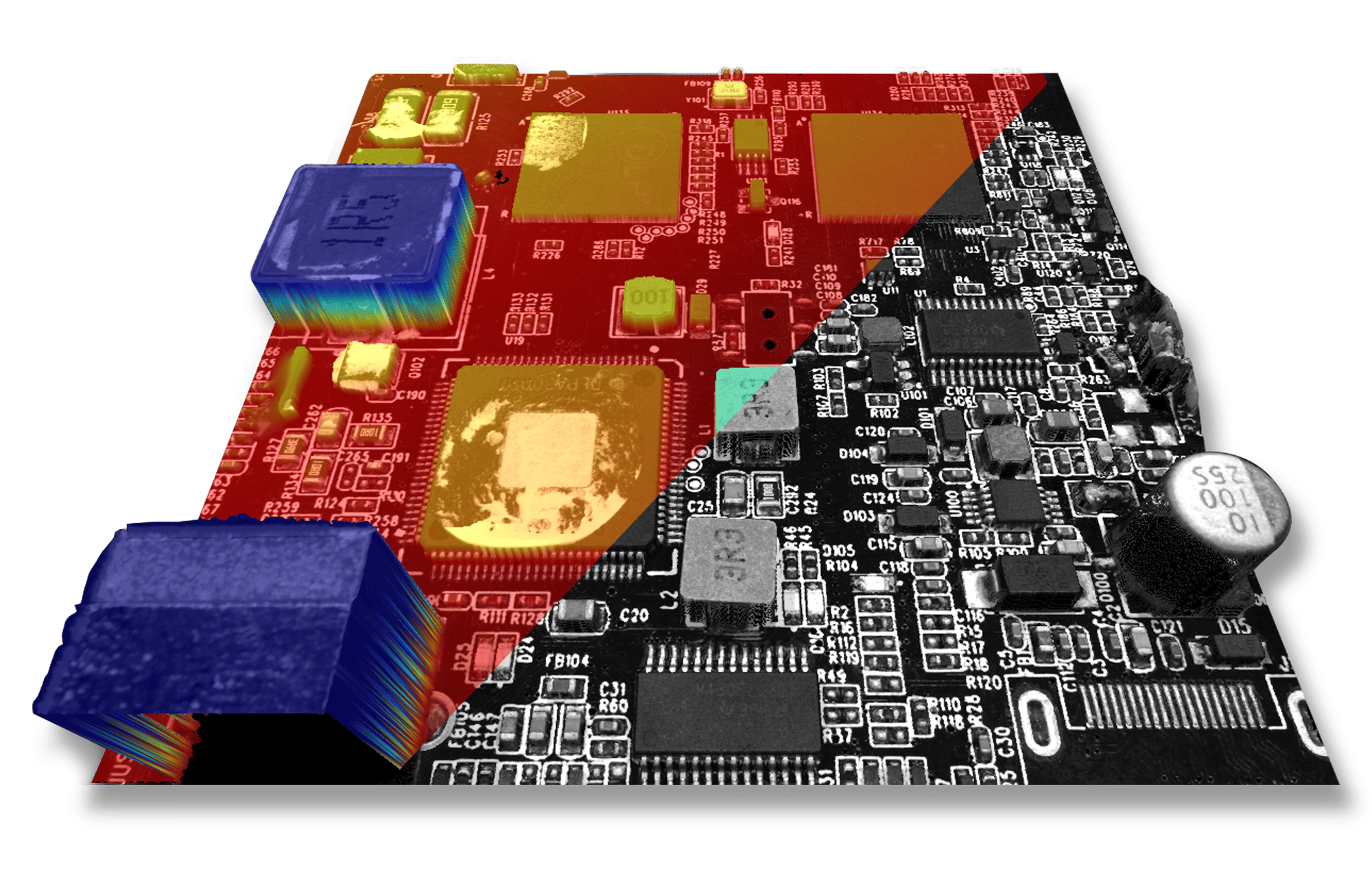

60×60 mm 的视范围适合检测如 PCB 等中型组件。可通过更少的拍摄次数覆盖整块电路板,实现高效且精准的焊点、元件及表面检测。

现场标定用于验证和校正3D相机的尺寸精度。如果准确性验证显示相机的精度不足以满足应用需求,DaoAI 相机可以在不到3分钟的时间内进行校正,以提高精度。
采集不停步 处理不等待

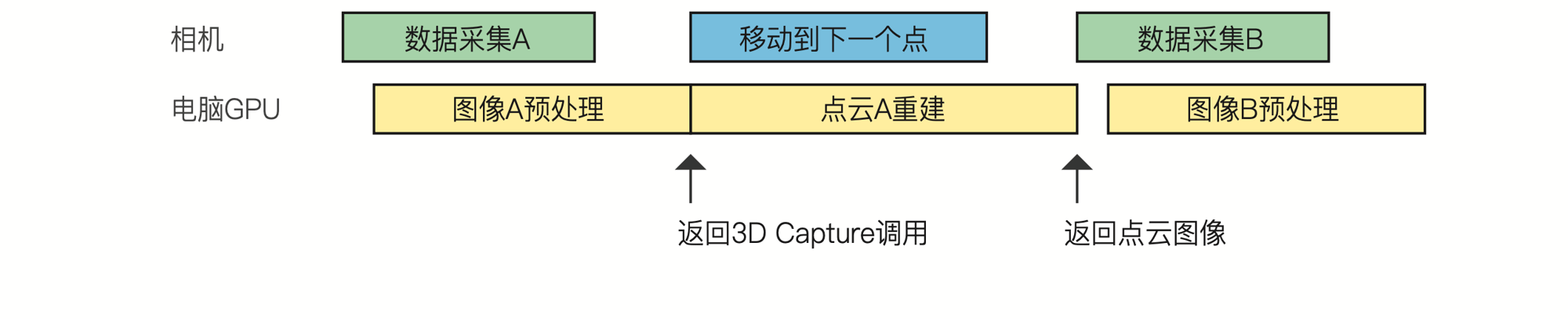

系统支持图像采集与预处理的并行执行,图像预处理完成后,计算机会自动启动3D重建流程,同时相机已移动至下一个拍摄点,无需等待。
这一机制实现了图像获取、相机移动与数据处理的同步进行,有效减少空转时间,大幅提升整体检测效率,特别适用于对节拍要求严格的高速产线。

点云滤波器
我们支持多种类型的滤波器,如对比度滤波器、离群点滤波器、聚类滤波器、高斯滤波器、孔洞填充等。对于黑色物体、反射物体、复杂物体等,此功能可进一步去除点云中的无效点,以提高其质。
